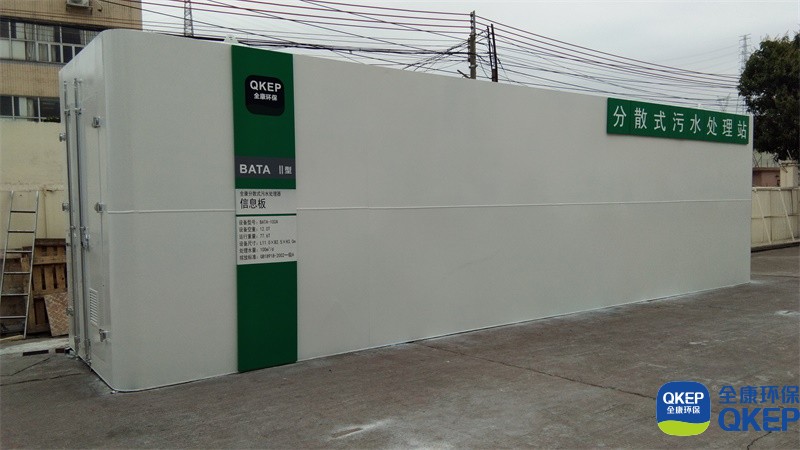

一體化污水處理設備是一種模塊化的高效污水生物處理設備，是一種以生物膜為凈化主體的污水生物處理體系，充分發揮了厭氧生物濾池、接觸氧化床等生物膜反應器 具有的生物密度大、耐污能力強、動力耗費低、操作運轉安穩、保護便利的特色。

1.格柵池：負責攔截污水中的漂浮狀態的雜貨物，確保后續處理設備正常運行。

2.調節池：用以調節水質水量，一般調節池容積是每小時處理量的6-10倍，用提升泵提至缺氧池。

3.缺氧池：缺氧池為脫氮處理而設置，經過格柵分離后的污水經調節池中的污水提升泵泵入缺氧池與池中的回流硝化液相混合，缺氧池中放置NZP-II型填料作為反硝化細菌的載體，對氮；磷；硫化物去除效果好，停留時間為2小時與前續工藝中的污泥池相結合形成A/O法處理工藝，從而達到脫磷、脫氮的目的。

4.生物接觸氧化池：共分兩，總生化時間6小時，前一采用NZP-I型填料，該填料水流特十分優越，第二采用流動載體填料（日方技術），該填料比表面積木，有利于微生物生長處理負荷達30kgBOD/M3.d是一般軟填料的7倍以上，生化池采用中心廊道微孔爆氣，污水在生化池內不斷循環，充分地與填料上的生物相接觸，達到有機物迅速降解作用。

5.二沉池：生化后的污水進入二沉池，二沉池設計表面負荷0.9-1.2M3/M2.h二沉水槽為升降式可調液位，齒形集水槽，其槽集水均勻出水效果較好，二沉池的污泥氣提至污泥池。

6.消毒池：按國家標準：TJ14-74制作、消毒池停留時間為30分鐘，（僅QK-DM型設備有消毒池）

7.污泥池：經格柵攔截的污物和二沉池污泥均進入污泥池，污泥池內設有污泥消化系統，污泥池上清液回流至調節池。

8.風機與配電柜均設置在設備房?jì)?，一般設備機房?jì)仍O風機兩臺交替運行，當一臺風機發生故障時，另一臺能自行啟動設備可連續運行；當污水斷流時，風機能自動歇運行，以保護生物的正常生長。
