隨著國家對于城市地下排水管道、海綿城市、智慧排水等相關建設的加強，我國排水管道運維的高技術服務需求激增。中儀股份鄭洪標之前接受中國水網采訪時曾表示，排水管道運維是一個技術性強、利潤高的工業市場，后期這類型智能化、信息化產品的需求將會(huì )越來越大。6月13日，在“2020(第十八屆)水業戰略論壇”上，武漢中儀物聯技術股份有限公司總經理鄭洪標與與會(huì )嘉賓一起分享了排水管道隱患排查與修復的綜合技術應用與思考。

鄭洪標

國家三部委制定的城鎮污水提質增效三年行動方案，我們中儀股份主要在四大業務板塊來開展提質增效的工作，就是檢、養、修、管，我針對這四個方向一一做展開。我把它分了一下，一個是檢測技術，一個是養護技術，還有修復技術以及材料，還有就是排水管道運維管理。

排水管道檢測五種技術

國內現行的四套標準主要是全國標準，以及上海、廣州、北京三市的地方標準。由于標準的規范要求或客戶需求的差異，對檢測評估結果的輸出內容和格式要求不盡相同，在四套標準下又細分出17套報告模板，包括4套標準報告模板和13套個性化報告模板，并將持續增加。

檢測技術之一是視，即視頻。視頻類檢測技術類似醫學上的胃鏡等醫學設備。

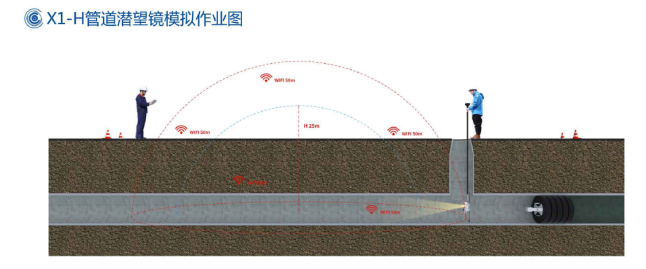

管道潛望鏡檢測。管道潛望鏡在井口進行檢測，通過調節設備對管道進行快速的檢測。鄭洪標介紹道，“我們在國內第一個實現了高清以及無線，并且我們現在可以把整個檢測過程全部都接入排水管道直播監理平臺，在任何地方通過網頁或者手機APP就可以查看現場的檢測情況?！?/p>

管道機器人檢測技術是管道機器人深入到管道里爬行，然后進行精細化的檢測。據了解，現在排水管道檢測標準出報告是以機器人檢測數據成果來出報告的?！爸袃x股份在行業內第一個推出數字高清攝像技術及單芯傳輸技術，管道機器人也可以直接接入APP直接監理平臺，我們是全球第一個，我們在日本和澳大利亞都取得了發明專利PCT的授權?！编嵑闃吮硎?。

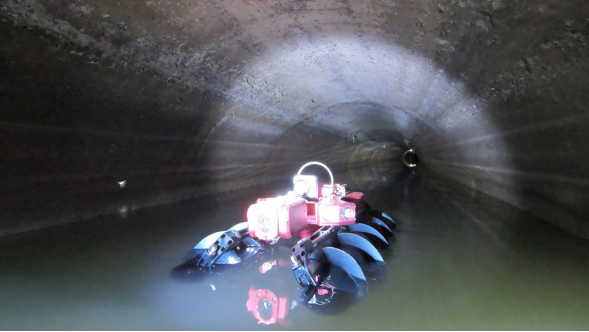

排水管道檢測還有很多特殊的情況，針對特殊情況，中儀股份推出了淤泥型的機器人和超遠距離的大型機器人等等。

檢測技術除了管道進行檢測之外，還有檢測井檢測技術。在檢測井檢測技術方面，中儀股份的專有設備就是3D的技術，對檢查井進行360度的高清拍照。

第二個檢測技術是聲，即超聲波，超聲波類似于醫學上B超這樣的醫學設備。

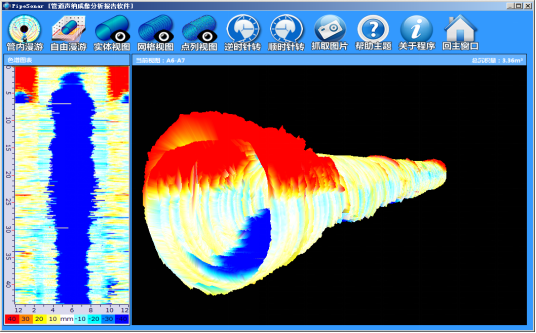

在有水的環境下對排水管道進行檢測，主要解決輪廓的測量，采用的主要是聲納的技術。聲納的技術和視覺機器人有通用的地方，可以實現很好的匹配。

第三個檢測技術是光，就是激光。激光檢測技術結合了水上的激光和水下的聲浪，可以對排水管道進行輪廓檢測，同時也可以對整個管道輪廓進行檢測。此外，還有視頻檢測，實際上是多數據融合的一個檢測系統。

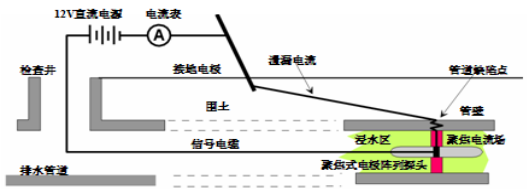

第四個檢測技術是電，電法類似于醫學上的心電圖等醫學設備。電法用于做管道泄漏的檢測，電法在山東已經寫入了山東的標準。

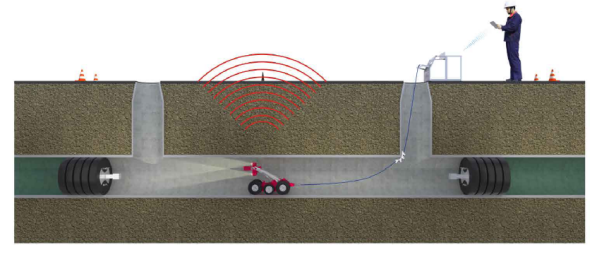

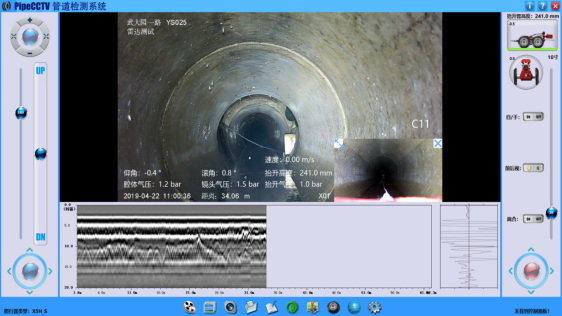

第五個檢測技術是波，就是電磁波，類似于醫學上的核磁共振等醫學設備。中儀股份將電磁波雷達探測設備和機器人相結合，進入管道以后，對管道周邊的孔體進行有針對性的檢測。

排水管道養護技術

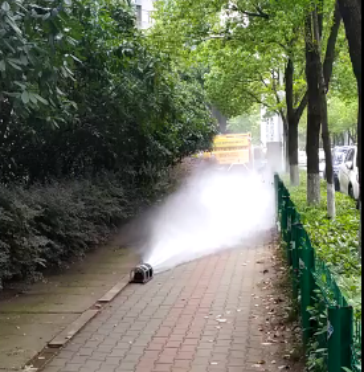

養護技術分為三種養護技術：清洗、打磨、切割?，F在普遍用的排水管道養護技術就是高壓水射流清洗技術，采用高壓水對管道內部進行清洗。中儀股份無線可視噴射清洗技術，通過高壓水推動噴頭在管道內的行進，視頻信號通過無線傳輸至主機上顯示,實現對管道進行清洗的同時進行檢測。

高壓射流打磨技術，可以把一些砂漿還有樹根進行打磨，進行清除。此外，在切割技術，中儀股份自主開發了管道銑刀機器人，可以對水泥結塊進行切割。

排水管道修復技術

排水管道修復技術方面，鄭洪標主要介紹了非開挖的方式，重點介紹了三種修復技術以及配套的材料：光固化點位修復、光固化整段修復，砂漿噴涂修復。

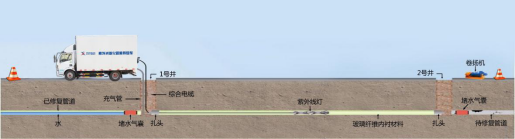

光固化整段修復采用紫外光固化技術，充氣保壓使修復材料緊貼管壁，進行固化，在管道內部進行整段的修復。

光固化整修法作業示意圖

砂漿噴涂修復技術方面，鄭洪標詳細介紹了離心澆筑修復技術，該技術使用高速旋噴頭產生的離心力將調配好的內襯漿料均勻、連續的澆筑到待修復檢查井內壁，同時通過卷?yè)P懸吊旋噴噴頭在井內上下往復移動，從而在井壁形成厚度均勻連續的內襯。整套設備集載在箱式貨車上面，車載控制一體化，方便運輸、簡易施工。
