全康環(huán)保:鉻(Cr)主要來(lái)源于鉻礦開(kāi)采、皮革鞣制、電鍍等行業(yè)，以Cr(Ⅵ)和Cr(Ⅲ)存在于環(huán)境中。Cr(Ⅵ)是世界公認的致癌物質(zhì)，因具有毒性高、遷移性強、易生物富集等特點(diǎn)而備受關(guān)注。生物炭對Cr(Ⅵ)、Zn(Ⅱ)、Cd(Ⅱ)、Pb(Ⅱ)等重金屬有較好的吸附性能，具備來(lái)源廣泛(作物秸稈、木質(zhì)垃圾、市政污泥等)、性能穩定、制作成本低等顯著(zhù)特點(diǎn)，在重金屬污染治理中得到了深入研究。

近年來(lái)，我國污水處理設施不斷完善，預計到2020年污泥年產(chǎn)量將突破6000萬(wàn)t(含水率80%)，污泥富含大量不穩定有機物、病原體、重金屬等物質(zhì)，若處理不當將造成嚴重的二次污染。但污泥也是一種潛在資源，將其熱解制備成生物炭能夠實(shí)現污泥的減量化、穩定化、無(wú)害化，且可回收具有能源價(jià)值的生物油、生物氣，同時(shí)生物炭可作為吸附劑處理污水中的重金屬。因此，將污泥熱解制備生物炭具備可觀(guān)的經(jīng)濟與環(huán)境效益，近年來(lái)已成為該領(lǐng)域的研究熱點(diǎn)。大量研究表明，制備溫度會(huì )造成生物炭的表面空隙結構、官能團的數量、種類(lèi)等特性的不同，是影響生物炭對重金屬吸附性能的重要因素之一。但對于城市污泥控制熱解溫度制備生物炭對重金屬Cr(Ⅵ)的吸附特性研究仍較少。本文針對不同熱解溫度制備污泥生物炭對重金屬Cr(Ⅵ)的吸附特性進(jìn)行系統研究，以污泥為原料，不同溫度梯度熱解制備生物炭，對其性質(zhì)進(jìn)行表征分析，在不同pH值、初始Cr(Ⅵ)濃度、吸附時(shí)間的條件下，研究熱解溫度對生物炭吸附Cr(Ⅵ)的影響，以期為生物炭對重金屬的吸附特性提供參考。

摘 要

以城市剩余污泥為原料，于300,400,500,600 ℃溫度條件下制備生物炭，通過(guò)單因素靜態(tài)吸附實(shí)驗探討制備溫度對生物炭吸附Cr(Ⅵ)的影響。結果表明：在500 ℃以?xún)入S著(zhù)溫度上升制備的生物炭對Cr(Ⅵ)的吸附量增加，制備溫度高于500 ℃后變化不明顯；掃描電鏡(SEM)、比表面積(BET)、傅里葉紅外光譜(FTIR)表征結果顯示，熱解溫度對生物炭表面形貌和官能團組成有顯著(zhù)影響；等溫模型及動(dòng)力學(xué)擬合結果表明，生物炭吸附Cr(Ⅵ)為單分子層吸附、物理-化學(xué)復合吸附。熱解溫度對污泥制備生物炭吸附Cr(Ⅵ)的性能有顯著(zhù)影響，最佳制備溫度為500 ℃，在此條件制備的生物炭對Cr(Ⅵ)的理論吸附量可達7.93 mg/g。

01 結果與討論

1.材料的表征

1)污泥生物炭的基本性質(zhì)。

生物炭的基本理化性質(zhì)見(jiàn)表2。結果顯示：隨著(zhù)制備溫度的升高，生物炭產(chǎn)率下降，pH值增大。這是因為在>300 ℃條件下，熱解過(guò)程以解聚、分解、脫氣反應為主，大量揮發(fā)性物質(zhì)排出，隨著(zhù)熱解溫度增加，反應越徹底，因此產(chǎn)率逐步下降。當制備溫度>400 ℃，產(chǎn)率變化趨勢減緩，變化不大。同時(shí)，因為溫度升高，生物炭中的無(wú)機離子會(huì )結合形成更多的無(wú)機碳酸鹽等堿性物質(zhì)。此外，隨著(zhù)制備溫度的升高，生物炭的比表面積增大，SB400的BET值相較SB300增加僅為2.7倍，而SB500的BET值相較SB300卻增加了36. 6倍，因為500 ℃時(shí)，污泥中的微生物殘體等有機質(zhì)迅速分解，揮發(fā)性物質(zhì)快速釋放和氣體的產(chǎn)生引起孔道大量生成，使BET值急劇增加。

2)污泥生物炭電鏡掃描(SEM)分析。

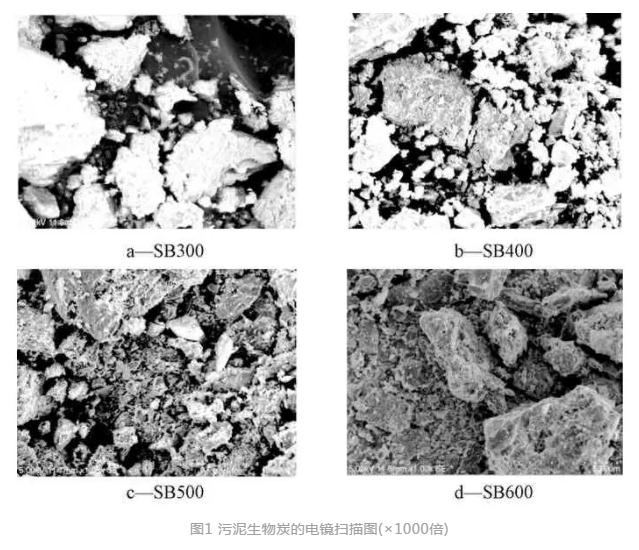

生物炭的掃描電鏡見(jiàn)圖1?？芍弘S著(zhù)熱解溫度升高，形貌、尺寸越發(fā)均勻，孔道結構更加疏松，比表面積增加，有利于Cr(Ⅵ)擴散到內部，增加吸附量。

3)污泥生物炭紅外光譜(FTIR)分析。

生物炭的紅外(FTIR)圖譜見(jiàn)圖2?？芍荷锾康闹苽錅囟葘Ρ砻婀倌軋F的種類(lèi)和數量存在一定影響。①生物炭表面羥基(―OH)吸收峰(3250～3200 cm-1)伸縮振動(dòng)峰變弱，羥基數量減少，因為溫度升高結合水的脫離和氫鍵結合的羥基逐漸斷裂；②烷烴中的―C―H(甲基―CH3和亞甲基―CH2)吸收峰(2960～2850 cm-1)減弱或消失，說(shuō)明溫度升高，烷烴基團流失，生物炭芳香性變強；③1650～1580 cm-1為芳烴上CC的伸縮振動(dòng)峰變弱，1450～1370 cm-1為C―H彎曲振動(dòng)峰變弱或消失，基團芳香化程度提高，材料更加穩定，增加更多的吸附點(diǎn)位提高吸附性能。

2.pH值對吸附性能的影響

溶液pH值影響生物炭的表面性質(zhì)和吸附質(zhì)的化學(xué)形態(tài)，是影響其吸附性能的重要因素之一。圖3為不同pH值下生物炭對Cr(Ⅵ)的吸附性能?？芍何搅侩S著(zhù)pH值降低，這與Park等的研究結論一致，低pH時(shí)生物炭表面帶正電荷吸附高pH時(shí)帶負電荷排斥且OH-和競爭吸附位點(diǎn)，導致吸附能力下降；在pH為4.0～10.0時(shí)SB500吸附能力最強，SB300吸附能力最差，可能是因為SB500具有較大比表面積，吸附位點(diǎn)充足，雖然SB600擁有更大的比表面積和空隙率，但熱解溫度越高，表面羥基、羧基等含氧官能團減少，氫鍵斷裂，導致SB600吸附能力減弱。

3.吸附等溫模型

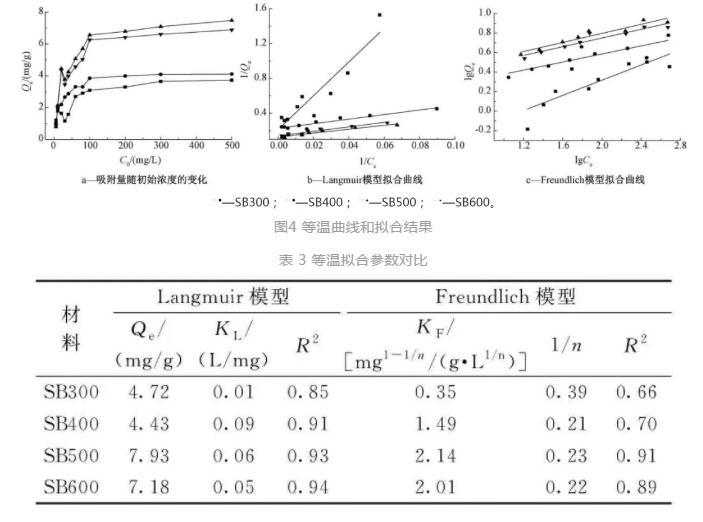

不同初始濃度條件下生物炭對Cr(Ⅵ)的吸附量見(jiàn)圖4a?？芍何搅侩S著(zhù)初始濃度增加而逐漸增加，當初始濃度達到100 mg/L以上，吸附逐漸趨于飽和。對比可知，在實(shí)驗初始濃度范圍內，SB500和SB600對Cr(Ⅵ)的吸附量均高于SB300和SB400，說(shuō)明隨著(zhù)制備溫度的升高，制得的生物炭對Cr(Ⅵ)吸附能力增強。采用Langmuir和Freundlich方程對實(shí)驗結果進(jìn)行擬合，結果見(jiàn)圖4b、c和表3。無(wú)論是哪種生物炭，Langmuir模型相關(guān)性系數均高于Freundlich模型，表明Langmuir模型能更好地描述該吸附過(guò)程，可推斷此吸附為單分子層吸附。而對比Langmuir模型計算得到的理論吸附量(Qe)可知，SB500具有較高的理論吸附量(7.93 mg/g)，這是因為相較于SB300和SB400，SB500擁有較大比表面積；而與SB600相比，SB500含有更豐富的含氧官能團，可通過(guò)氧化還原、絡(luò )合作用增加對Cr(Ⅵ)吸附量。由Freundlich模型擬合參數得出，幾種生物炭的1/n值均>0.5，說(shuō)明污泥生物炭對Cr(Ⅵ)為“優(yōu)惠型”吸附。

4.吸附動(dòng)力學(xué)實(shí)驗

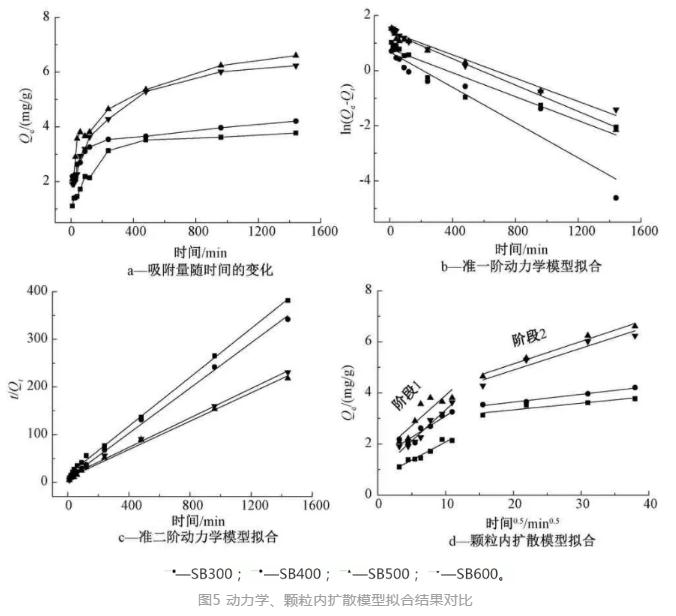

吸附速率實(shí)驗及吸附動(dòng)力學(xué)擬合結果如圖5所示?？芍何勰嗌锾繉r(Ⅵ)的吸附量均為初期迅速增加，隨后緩慢增加，最后達到動(dòng)態(tài)平衡。SB500、SB600達到動(dòng)態(tài)平衡時(shí)間更長(cháng)。這是因為2種生物炭具有更為發(fā)達的孔道結構，孔內擴散時(shí)間較長(cháng)。同時(shí)對比幾種生物炭的最終吸附量，能看出500 ℃制備的污泥生物炭對Cr(Ⅵ)的吸附量最高，這與等溫模型的結論一致。

圖5 動(dòng)力學(xué)、顆粒內擴散模型擬合結果對比準一階、二階動(dòng)力學(xué)和顆粒內擴散模型擬合實(shí)驗參數見(jiàn)表4。準二階動(dòng)力學(xué)模型擬合結果更好(R2>0.994)，其理論最大吸附量Qe(3.90, 4.22, 6.72, 6.48 mg/g)更接近實(shí)際吸附量(3.77, 4.21, 6.61, 6.24 mg/g)，說(shuō)明此吸附過(guò)程受化學(xué)吸附的影響。顆粒內擴散模型表明生物炭對Cr(Ⅵ)的吸附過(guò)程并非受顆粒內擴散唯一控制，還受其他步驟共同影響。K1>K2，表明此吸附過(guò)程主要為表面單層吸附。

02 結 論

1)在制備溫度為300～500 ℃內生物炭的Cr(Ⅵ)吸附能力隨著(zhù)熱解溫度升高顯著(zhù)增強；但繼續升高制備溫度，500～600 ℃內變化不明顯，500 ℃是制備污泥生物炭的最佳溫度。

2)Langmuir等溫模型和準二級動(dòng)力學(xué)模型能夠更好地描述生物炭對Cr(Ⅵ)的吸附過(guò)程，均為“優(yōu)惠型”吸附。

3)表征結果表明：隨著(zhù)熱解溫度的升高，生物炭的BET增大，表面異構化程度增強，含氧團能團減少，芳香化增強。這些變化是生物炭吸附Cr(Ⅵ)差異的主要原因。
