全康環保:磷是生命活動不可缺少的宏量營養元素。人類食物來源――莊稼種植所需肥料中的磷目前幾乎都來自一種被稱為磷礦石的天然磷礦。磷礦石因化學磷肥生產幾乎被消耗至盡，現有儲量最多只夠維持人類約100年左右的開采時間。施肥進入農田的磷絕大多數殘留于土壤（隨降雨沖刷而逐漸進入水體），少量轉移至作物乃至糧食中。因此，人糞尿和動物糞便是目前最有可能通過人工循環使磷等營養物回歸農田的可行途徑。因此，原生態下的糞尿返田習慣（生態而不衛生）對維持可持續的人類生活方式意義重大。然而，木已成舟的城市衛生設施及下水道系統（衛生而不生態）難以實現糞尿返田，更多時候代之以被污水處理脫氮除磷。面對磷危機，污水脫氮除磷實踐必須變革，應盡快升級為“脫氮儲磷”模式。有關污水處理磷回收，歐洲國家的理論與實踐走在了世界前列，從聚焦“鳥糞石”到關注“藍鐵礦”，再到污泥焚燒灰分磷回收，各種途徑與方法層出不窮。綜合各種磷回收方法以及焚燒必然成為剩余污泥終極處理之趨勢，從污泥焚燒灰分中回收磷顯得簡單而有效，因為污水中約90%的磷最終都轉移至剩余污泥之中。為此，本期推送2020年我們發表的文章，介紹目前已有污泥焚燒灰分磷回收方法，總結不同磷回收方法與原理，分析不同技術優劣、經濟成本和應用前景。最后，梳理目前國際上對灰分磷回收與產物應用的相關規范和法律，以期對我國磷回收發展有所借鑒。

01 引言

在污泥處置方法中，土地填埋為主的污泥處理/處置方式因土地空間限制而日趨窘迫，特別是對城市而言。污泥雖含有一定肥分，適當處理后可以農用，但在目前農民普遍廢棄“糞尿返田”習慣的情況下，污泥返田似乎出路渺茫。在此情況下，我國一些城市(包括香港)已開始實施污泥焚燒，以徹底解決污泥減量以及能量回收問題。

然而我國實施污泥焚燒實屬“迫不得已”，但這種技術路線從系統觀點看其實是一種可持續處理/處置方式，比其它非填埋和農用方式投資更省、運行費用更低、有機能量回收最大，所以，它也是歐洲污泥處置的主要選擇(41.5%)。因此，污泥焚燒必將成為我國乃至世界的終極處理、處置選擇，這也就為灰分磷回收帶來了市場前景。再者，灰分磷回收成本僅為從污水和污泥中回收成本的80%和24%?？梢?jiàn)，基于污泥焚燒灰分磷回收之技術路徑將逐漸成為未來磷回收方式的必然選擇。

02 焚燒灰分組成及特性

實際上，污泥焚燒灰分元素組分決定于污泥來源與焚燒方式。剩余污泥分為以生活污水為主的市政污泥和以工業污水為主的工業污泥。市政污泥含有豐富的N、P、K等營養元素，而工業污泥來源廣泛，成分復雜，不但重金屬含量普遍遠高于市政污泥，且燃燒灰分中磷含量?jì)H為市政污泥灰分的26%。

污泥焚燒后所含水分與有機物雙雙消耗殆盡，最后僅占剩余污泥體積10%左右的無機質成為主要成分，其中包含原污水中幾乎全部的磷元素，而磷元素因污泥體積大為縮減而使灰分中磷含量顯著提高。此外，焚燒灰分中其它金屬與非金屬元素含量亦相應提高，特別是一些重金屬。污泥焚燒時往往采取混燒方式，這會(huì )大大降低灰分中的磷含量。德國經驗表明，市政污泥單獨焚燒產生的灰分中磷含量可達3.6%～13.1%(平均9.0%)，而混合焚燒灰分磷含量?jì)H為2.8%～7.5%(平均4.8%)，且還會(huì )額外增加重金屬含量，所以，污泥焚燒最好單獨實施，避免灰分磷含量降低和雜質引入。

03 灰分磷回收技術

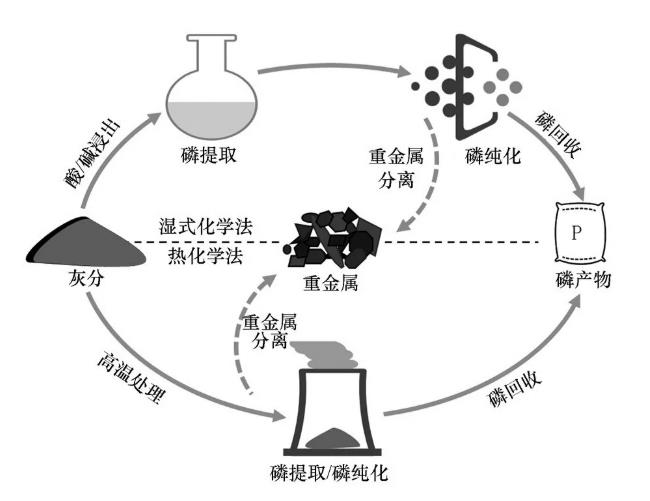

灰分磷回收技術關鍵在于重金屬去除和磷酸鹽礦物相轉化?；曳至谆厥詹襟E可分為3步，如下圖所示。首先，破壞灰分中原有磷酸鹽礦物相，將磷提取出來(磷提取)；其次，需要將磷與重金屬等雜質分離(磷純化)；最后，根據需求將磷純化產物以適當形式回收(磷產物)。

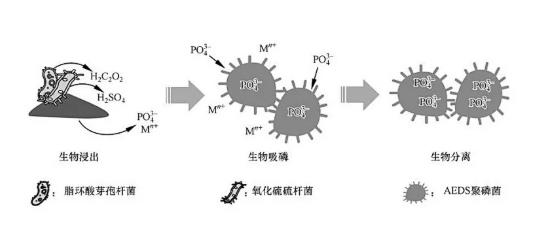

灰分磷回收包括生物法、濕式化學法、熱化學法。生物浸出（生物法）是指在一定工藝條件下利用微生物代謝活動產生的無機酸或分泌的有機酸使磷和金屬從灰分中浸出的過程；生物聚磷則是利用特定微生物的聚磷特性，從生物浸出液中特異性回收磷并與重金屬有效分離的過程。其中，氧化亞鐵硫桿菌能夠氧化亞鐵或將硫化物氧化為單質硫進行增殖代謝；氧化硫硫桿菌能夠利用還原態硫和單質硫作為底物生長，產生硫酸，兩種微生物可發揮協同作用產生硫酸，將磷和重金屬浸出。

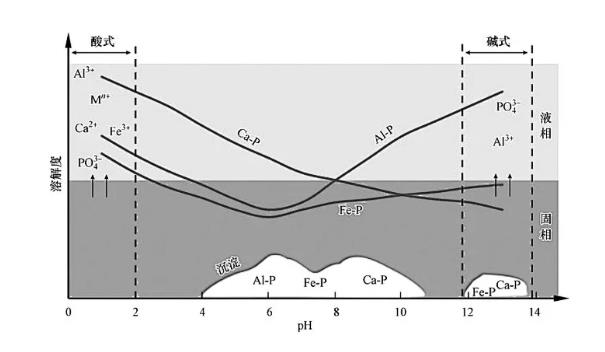

濕式化學法磷提取是通過直接投加酸或堿溶液，改變灰分酸堿環境，以增大磷的溶解度，使磷由固相轉移至液相。之后，將溶解磷與重金屬分離后得到具有附加值的磷產品。

熱化學法是在900～2000 ℃高溫下，將重金屬及其化合物氣化(或液化)，通過氣相分離(或密度分離)裝置實現重金屬與磷的分離。因此，熱化學法借助于高溫環境，可同時實現磷提取與磷純化。另外，高溫環境通過打破灰分中原有礦物相，形成新的磷酸鹽礦物相(Ca-P)繼而提高了磷酸鹽的可植物利用度。目前，具有代表性的熱化學法有Thermphos、AshDec和Mephrec工藝。各個方法的比較如下表所示。

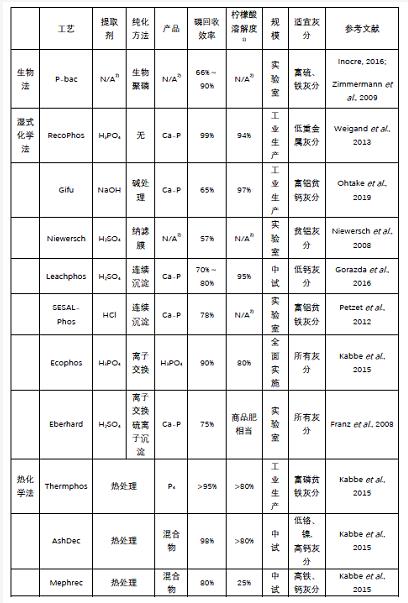

表1 灰分磷回收技術各方法比較

04 環境及經濟評價

在不同灰分磷回收工藝中，生物法因無需化學藥品以及過多能量消耗，較為經濟環保。相比之下，濕式化學法在磷提取與磷純化過程需要投入大量化學藥劑，化學藥劑投加會(huì )直接影響污泥成分組成以及后續焚燒灰分成分，從而影響灰分磷提取和磷純化工藝選擇以及伴隨的經濟和環境影響程度。這些物料生產和處理無疑會(huì )加重濕式化學法的環境負荷。根據歐洲P-REX項目研究，相比單獨焚燒灰分磷回收，混合焚燒灰分磷回收成本要高出42%～215%。此外，生物法和濕式化學法由于在液相中進行，分離之后的重金屬殘留和大量酸堿廢液屬于危害環境安全的不穩定因素，仍需要進一步安全處理。這些因素均會(huì )額外增加經濟成本和環境風險。熱化學法回收產品仍為灰分，所分離出的重金屬僅占灰分的很小比例，且以穩定固態形式存在，相對于液態重金屬更加安全，也便于處理。然而，熱化學法能耗極大。如果將熱化學法回收工藝與污泥焚燒廠統籌設計、集中建設，便可就近利用焚燒所產生的熱與電。

05 政策法規

在過去幾十年中，歐洲污泥處理、處置方案發生了巨大變化?；诃h(huán)境安全和避免溫室氣體產生。瑞士是歐洲第一個立法強制從廢棄物中回收磷的國家，它的《廢物處理條例》(2016)第15條明確規定以最先進技術從污泥灰分中實施磷回收，或者合理妥善處置富磷廢物，以便日后技術成熟時予以回收。德國最新《污水污泥條例》(2018)出臺使磷回收成為德國大多數污水處理廠應盡的義務，從污泥單獨焚燒灰分中回收磷便是該條例推薦的方法之一。奧地利《聯邦廢物計劃草案》也強制要求從污水處理系統中回收磷，這樣污水處理廠不得不將污泥焚燒從灰分中進行磷回收，以達到法令規定的90%磷回收率。隨著歐洲其它國家立法相繼出現。

反觀我國，盡管一直以來資源化是我國污泥處理、處置基本原則，但污泥資源化始終沒有聚焦磷回收，《城鎮污水處理廠污泥處理處置技術指南(試行)》中將雖確立了污泥焚燒的市場地位，但在水泥窯中混燒似乎為推薦工藝，混合污泥灰分直接用作水泥原料；即使目前存在的污泥單獨焚燒設施，也大都將灰分與垃圾混合填埋處置。所有這些做法并沒有意識到磷資源隨之流失。在磷資源控制方面，我國除在2008年上調磷礦出口關稅之外，似乎對磷資源管控并無其它實際措施。謹記，我國雖是磷資源最為豐富的國家之一，但亦為世界上磷礦石開采量最大的國家。

06 結論

污水處理中剩余污泥終極處置技術選擇與緩解磷危機現象有著一種有機聯系。一方面，目前強調從污水處理過程中回收磷；另一方面，剩余污泥處理、處置又面臨新的抉擇。在剩余污泥進行焚燒后，污水中的磷幾乎全部殘留于灰分里面。從污泥灰分中回收磷除單獨焚燒外，有效磷提取和重金屬分離是關鍵步驟，這關系到磷回收效率和回收產品質量。已存在一些灰分磷回收研發技術與實際工藝，技術上基本不存在太多難點，只是經濟成本與環境影響是需要更多考慮的因素。在歐洲很多國家已開始出臺政策，強制從污水處理過程中回收磷，目前已打通磷回收產品自由進入市場的一切桎梏，為灰分磷回收掃清政策屏障。歐洲的經驗值得我們學習，首先是理念與認識問題，其次才是技術研發。
