1、鍋爐排污現狀

鍋爐在運行過程中，鍋內水體會(huì )不斷蒸發濃縮，如果不排污，則會(huì )影響鍋爐水體水質及傳熱效率。排污水為機組定排、連排、疏水及事故排水等水體綜合體，該水體主要成分為水渣、水垢、污泥等雜質，其中pH值、含鹽量、堿度、含鐵量等指標偏高。大部分能源站將這部分污水處理后排放，二次蒸汽排空，造成資源浪費。其實，該水體可直接利用，或通過沉淀、過濾等處理工藝將其作為廠內其他水源補充，或增設能量回收裝置等進行熱量回收。

鍋爐連排水量占排污水比例最大，由于排污率控制在5%以?xún)?，以某能源?/span>14.4MW單臺機組為例，額定蒸發量為25t/h，則鍋爐排污水流量為1.25t/h，每天排放30t。定排擴容器工作壓力0.2MPa，排污水溫度120℃，焓值503.83kJ/kg，則損失15114.9kJ(蒸汽損失的熱量不計)。250℃蒸汽焓值為2878.1kJ/kg，熱費單價為333元/t(該能源站當前結算的熱價)，則每天排污水熱量產生的費用計15114.9÷2878.1×333=1748.8元。故一年某能源站單臺鍋爐排污總量為9900t(按330天計)，損失熱量產生的費用57.7萬元；另外，定排擴容器補加的冷卻水成本還未計算在內。如此看來，能源站鍋爐排污系統不僅損失大量熱量，還增加了運行成本及環境污染。故需進一步改善鍋爐運行工況及優化系統工藝，提高能量回收利用率，為能源站創(chuàng )收及減排。

2、鍋爐排污水綜合利用技術

2.1 直接利用技術

鍋爐排污水堿度比較大，pH值常為10～12之間。有電廠將其用霧化噴嘴多級噴入煙道，與煙氣中的SOx與NOx反應，可脫硫脫氮；另外，排污水具有一定的溫度，可提高硫化物、氮氧化物反應速率及降低煙氣溫度，有利于煙氣的排出擴散。有電廠將排污水匯入蓄熱池或者移動蓄能器存儲，供給取暖系統。鍋爐排污產生的二次蒸汽，可直接去除氧氣加熱，或作為制冷站補充熱源，或混入軟化水/凝結水/除鹽水/給水系統。

2.2 簡單處理利用

有電廠將排污水(pH=11，溫度100℃)進入收集池收集，依次經過沉淀、過濾后，水體溫度有80～90℃，pH平均值為10.56，仍可補給二次采暖管網。有電廠將排污水通過收集池收集降溫后再經過沉淀、過濾后，作為脫硫塔工藝水補水或去水力除灰。有電廠將排污水通過換熱器加熱軟化水/除鹽水/給水，減少鍋爐燃料消耗；或加熱自來水/余熱水用以居民取暖或洗澡等。這樣，還可以減少擴容器冷卻水補水量，降低生產成本。鍋爐排污產生的蒸汽通過汽泵或冷凝器等設備冷凝，作為電廠凝結水補給或匯入取暖系統。

2.3 深度處理利用

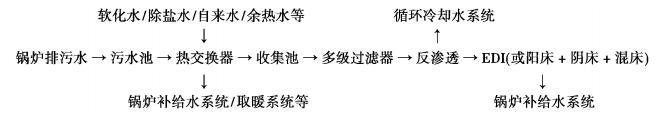

北方較多電廠利用中水作為鍋爐補給水水源，鍋爐排污水相比中水而言，生化指標較低，雜質成分也沒中水復雜，故其利用價值較大。降溫的排污水可通過多級過濾+膜處理或離子交換樹脂技術開展深度處理回用。以下面的工藝流程為例:

收集池收集的排污水，可結合電廠實際軟化水或除鹽水工藝作適當調整，不用投入整套設備；同時，也可將反滲透產水回用于循環冷卻水系統。

鍋爐排污水還可以進入多級降壓設備，產生多級蒸汽，進而收集這種品質較差的蒸汽回用于取暖系統或混入補水系統。

3、鍋爐排污水利用技術難點

3.1 水體

鍋爐排污水來源較多，水質不穩定。在對排污水綜合利用時，應加強對水質監測，避免設備在長期惡劣的環境運行或污染的水質進入鍋爐補給水系統。有條件的電廠可以在排污管道上增設取樣管，安裝電導率表或余氯表來在線監控，保證系統安全。尤其是開展深度處理利用時，該水體最終是要進入鍋爐補給水系統的，因此在各個環節應加強對水質監控，必要時可設計旁路進行分流。深度處理工藝可以根據水質實際指標，選擇經濟性較強的設備設計出技術路線，比如反滲透產水通過陽床+陰床+混床處理后，能直接達到鍋爐補給水，可直接由陽床+陰床+混床替換反滲透設備。

3.2 蒸汽

鍋爐排污水產生的蒸汽品質比主蒸汽差，梯級利用時需要考慮用汽點對品質的需求。比如制冷站對熱源的要求較低，可以設計相關管路將排汽輸送至制冷站，如果蒸汽壓力不夠，可以適當補給主蒸汽，以滿足用汽需求。蒸汽如果通過熱泵或冷凝器回收，應充分考慮蒸汽參數以選擇合適的設備材質，避免造成設備損壞。

3.3 流量

鍋爐排污水除了連續排污閥是長期維持一定開度外，其他排水閥為定期開啟。則擴容器排出來的水量不穩定，故需要進行蓄水，再通過泵輸送給用水點。故在泵選型方面應綜合考慮，最好統計多個周期內的數據后方可實施。泵選型后，可在泵出口母管上增設流量計，通過調節泵后面的閥門來維持流量，保證系統或用戶用水的穩定性。

3.4 水溫

有些電廠是直接將鍋爐排污水匯入取暖系統，由于水體不穩定會(huì )導致水溫忽高忽低，影響供暖效果。在排污水匯入取暖系統前需增設一路補水管，通過溫度控制來調整補水開度，保證供暖水溫。有的電廠是采用換熱器回收排污水熱量，則需要在熱側/冷側增設溫度測點，保證出水側溫度。一旦換熱器內部出現管道泄漏，也可以及時發現并處理。

4、結論

能源站鍋爐排污水加以綜合利用，可以降低排污量及熱污染，提升節能管理水平。另外，將其回用于軟化水、除鹽水、給水、取暖系統及除氧器、制冷站等設備，降低了來自供熱管網蒸汽的供給量，也減少了天然氣消耗量及系統加藥量，經濟效益及社會(huì )效益明顯。能源站相比傳統電廠而言，煙氣較潔凈，排污量較少。但是，我們應居安思危，充分挖掘節能空間，以應對今后更加嚴苛的環境要求。（來源：廣州發展分布式能源站管理有限公司，廣東陽江市質量計量監督檢測所）
