石灰石-石膏濕法煙氣脫硫技術作為目前工藝最成熟、脫硫效率高(95%以上)的技術，廣泛應用于煙氣脫硫領域(占比高達90%以上)。該工藝為了維持脫硫裝置漿液循環物質的平衡、防止氯離子濃度超標帶來腐蝕問題、保證石膏的質量，必須從脫硫塔中定期排出一定量的廢水。濕法煙氣脫硫工藝所產生的脫硫廢水，其pH為4~6，同時含有大量的懸浮物(石膏顆粒、SiO2、Al和Fe的氫氧化物)、氟化物和重金屬。其總鎘、總鉻、六價鉻、總砷、總鉛、總鎳等都是國家環保標準中要求控制的第一類污染物。脫硫廢水水質的特殊性及其中各種重金屬離子對環境的污染性，要求必須對脫硫廢水進行單獨處理。

目前燃煤電廠煙氣濕法脫硫廢水通過傳統的化學沉淀方法進行處理，外排水質基本可以滿足《火電廠石灰石-石膏濕法脫硫廢水水質控制指標》(DL/T997-2006)。該工藝一般采用石灰中和、絮凝、沉降等工序處理脫硫廢水，經過固液分離，產水進行干灰拌濕或者直接排放。但是該方法有兩個缺點:一是出水具有高硫酸根、高氯根、高硬度(高鈣高鎂)的含鹽水質特性，若直接排放，會(huì )造成土壤的鹽堿化，影響生物生長環境;二是我國是以煤炭為基礎的火電大國，火電廠取水量約占工業水量的30%~40%，若出水直接排放，將造成能源的巨大浪費。因此，有必要針對電廠脫硫廢水的特點進行合理地工藝設計，以實現脫硫廢水無害化或資源化處理，產水得到回用，實現廢水零排放。

國內常規脫硫廢水零排放主流路線歸結為“預處理(三聯箱處理)+軟化+膜濃縮/蒸發減量+結晶/煙氣余熱蒸發”。由于濃縮減量工藝本身的限制，濃縮減量前需將廢水中鈣鎂離子去除(軟化)，導致整個工藝路線較為復雜。目前鈣鎂離子的去除多采用化學軟化(石灰-Na2CO3、NaOH-Na2CO3)工藝，其處理費用高，約占總運行成本的60%~80%，比如某電廠脫硫廢水(Ca2+=15mmol/L、Mg2+=270mmol/L)，其噸水軟化的藥劑費用高達80~90元(NaOH-Na2CO3軟化)。從技術、經濟而言，上述主流路線對于電廠和環保企業都是成本較高的。

綜上所述，只有廢水不軟化，不上軟化設備，才能將脫硫廢水零排放投資成本和運行成本大大降低。另外目前脫硫廢水終端主流煙氣余熱蒸發零排技術受鍋爐負荷、抽取煙氣量、煙風系統等影響，終端零排處理能力有限。因此，開發低成本高效無軟化脫硫廢水零排放濃縮技術對于電廠、環保企業具有積極意義。

1、工業中試試驗設備與方法

1.1 工藝流程及煤質情況

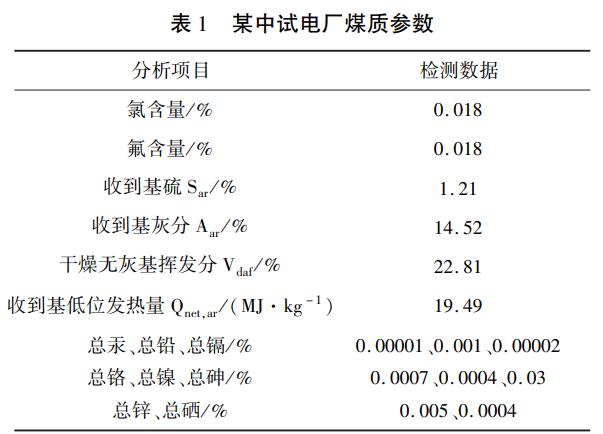

某燃煤電廠未經過三聯箱處理的脫硫廢水直接進入一級、二級蒸發系統逐級濃縮，蒸汽來自電加熱鍋爐。經過兩級濃縮后產生的蒸汽經過冷凝器后獲得冷凝水，兩級濃縮所產生的濃漿經過澄清處理獲得的污泥去原有石膏庫一并或混摻處理，上清液進入下一工段處理系統(終端零排系統)。試驗過程中煤質情況基本保持穩定，具體如表1所示。

另外，由于本試驗是基于某電廠實際產生的脫硫廢水進行的試驗，來水水質存在一定的波動，因此水質測試存在一定的波動。

1.2 實驗設備配置清單

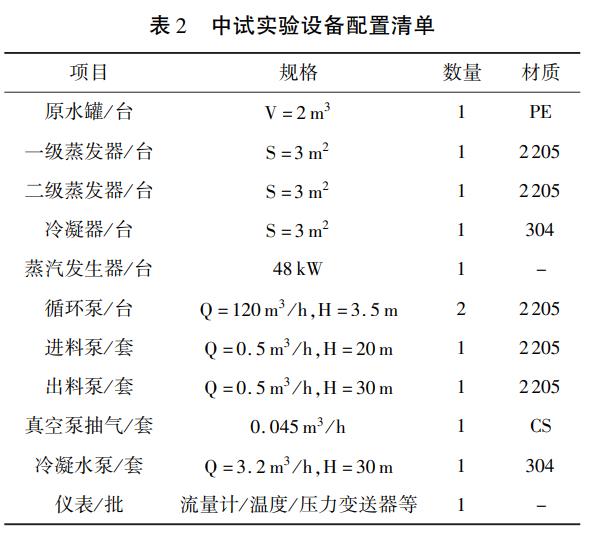

根據實際運行情況，開展中試實驗，具體配置清單如表2所示。

1.3 檢測方法

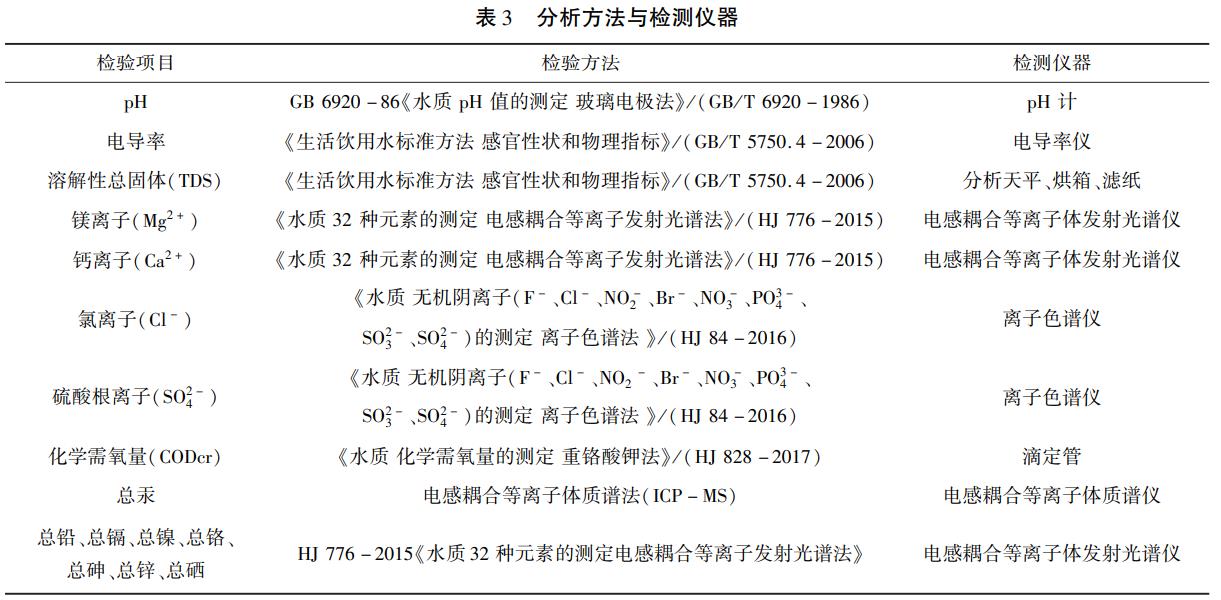

按照相關標準的要求，采用相應儀器對pH值、電導率、溶解性總固體、各種離子以及總鉛、總鎘等開展測試，具體方法及儀器如表3所示。

2、結果與討論

2.1 脫硫廢水水質研究

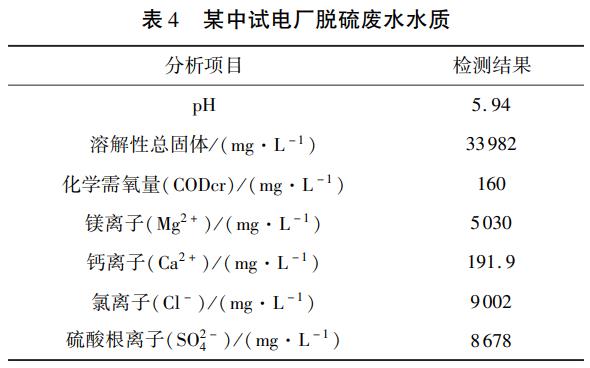

某中試電廠脫硫廢水水質如表4所示。該電廠脫硫廢水水質具有高鈣高鎂的特點，同時氯離子含量高，具有強烈的腐蝕性。

2.2 防垢研究

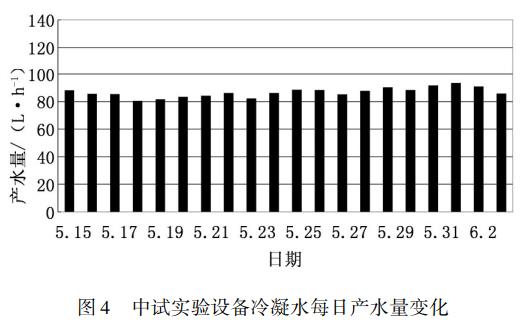

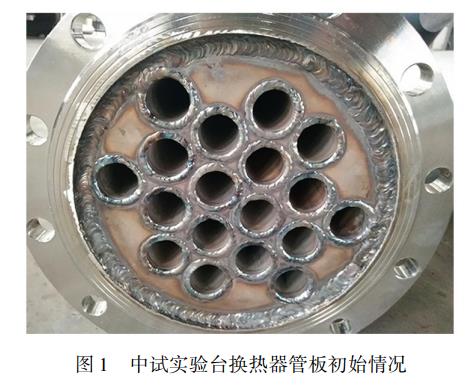

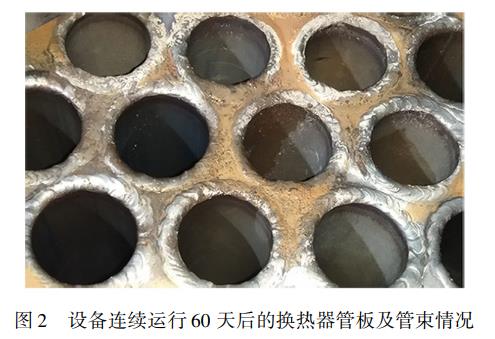

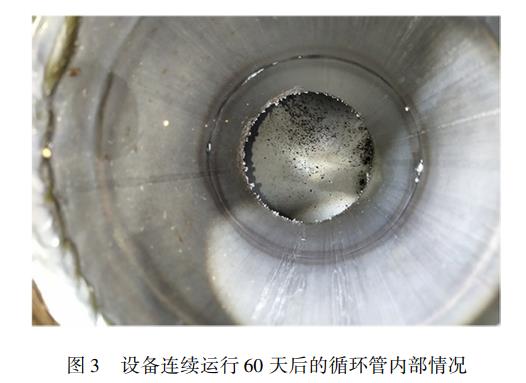

中試設備在某電廠持續運行60天，運行結束后，打開換熱器查看并對比結垢情況，如圖1、圖2、圖3所示。根據試驗前后換熱管的對比圖可以看出，針對高鈣高鎂的脫硫廢水，換熱管管束光潔，無結垢現象。另每天記錄監測冷凝水的產水量變化來進一步表征結垢情況，如圖4所示。

圖4實驗結果表明，冷凝水的產水量在均值85L/h上下波動，冷凝水量隨著時間的推移并沒有呈下降的趨勢(若換熱管束結垢，則傳熱系數下降，冷凝產水量下降)，進一步表明該工藝對于高鈣高鎂的脫硫廢水有很強的適應性。

該中試設備不會(huì )結垢的主要原因為:未經三聯箱處理的脫硫廢水是漿液性質的固液混合物，固體主體為粉煤灰(Si、Al)，其含有大量的1~50μm球狀顆粒，且為飽和的硫酸鈣溶液，飽和的硫酸鈣可以充當硫酸鈣的晶種。晶種結構與垢物相同，晶體表面對垢物的親和力較管道材料壁面大，使鹽溶液中析出的硫酸鈣分子優先附著在懸浮的晶種上，而足夠數量的晶種，提供了極大的晶體表面，使溶液中硫酸鈣的過飽和度及時消除，從而避免硫酸鈣在壁面上的成核及生長。

由于本工藝是未經預處理軟化的脫硫廢水直接進入蒸發器蒸發濃縮，少去中間繁雜的軟化單元，減少了運行成本，因此工藝流程大大優化。同時，本中試試驗由于實驗本身的限制，采用電加熱的方式提供蒸汽，且為雙級蒸發器，其運行成本較高。而實際工程應用中，常采用三效蒸發器。若采用輔助蒸汽，噸水運行成本約為60~80元/t(假設輔助蒸汽成本為150~200元/t)，若采用電廠廢熱(煙氣余熱)作為熱源，則成本可進一步降低。

2.3 冷凝水回用研究

實驗過程中，按照要求取樣原水、濃水及冷凝水，置于透明裝置中，并對其進行外觀檢查。如圖5所示，冷凝水出水外觀為透明顏色，且無氣味。

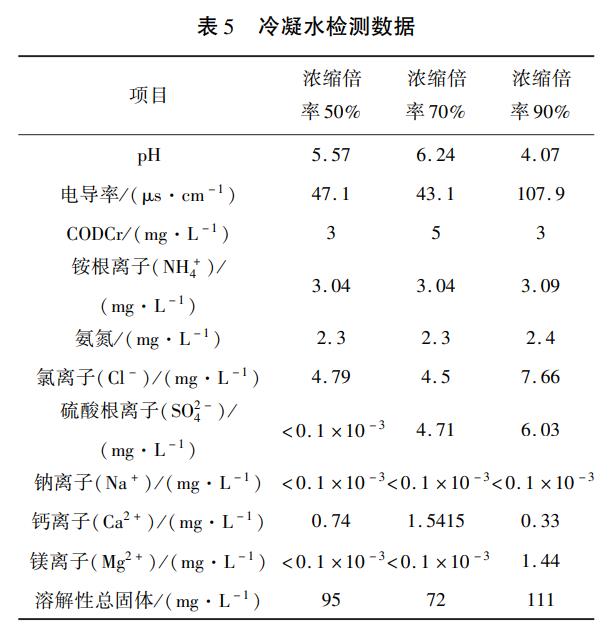

另對蒸發后的冷凝水進行檢測，檢測結果如表5所示，其TDS為70~120mg/L波動，表現出較好的冷凝水水質，可全部回用至脫硫系統的制漿車間、電廠沖洗水等。表5中數據為不同濃縮倍率下冷凝水的水質，即進料速率/出料速率=10:5、10:3、10:1時的冷凝水的實測水質。

2.4 濃漿污泥浸出毒性研究

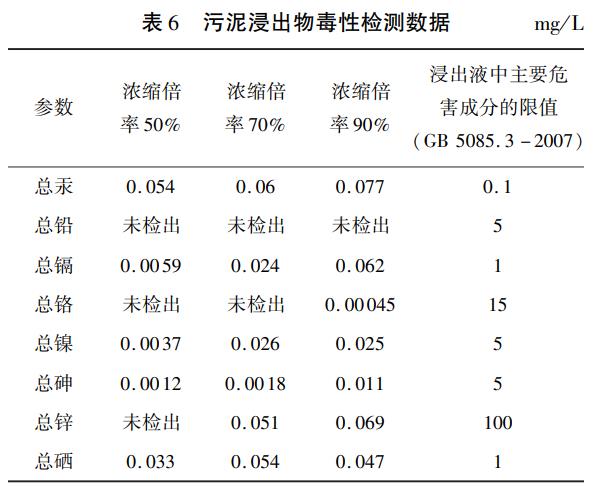

為進一步探究濃縮后污泥的品質，其重金屬含量是否超過《危險廢物鑒別標準浸出毒性鑒別》(GB5085.3-2007)所規定的限值，分別進行了不同濃縮倍率下污泥浸出試驗，測試結果如表6所示。結果表明，在不同倍率下各項檢測結果均低于GB5085.3-2007標準中要求的危害成分的限值，進一步證明該污泥不是危廢。該污泥可與原有石膏一并處理或者混摻處理。另外，通過多級閃蒸裝置，濃縮倍率高達90%以上，如此高的濃縮倍率大大減少了終端零排的負擔。

3、結語

(1)針對高鈣高鎂的脫硫廢水，利用石膏晶種為主的防垢技術，能有效防止多級閃蒸裝置的結垢現象，且濃縮倍率高達90%，可實現脫硫廢水不軟化的情況下高效濃縮。

(2)在不同濃縮倍率情況下，蒸發過程中的冷凝水水質優異，可作為工藝用水回用。

(3)在不同倍率下濃縮后重金屬含量污泥浸出試驗，各項檢測結果均低于GB5085.3-2007標準中要求的危害成分的限值，證明該污泥不是危廢。該污泥可與原有石膏一并處理或者混摻處理。

(4)相比于雙堿法軟化+膜濃縮工藝，該濃縮工藝由于無需軟化單元，工藝復雜性及運行成本大大降低。（來源：福建龍凈環保股份有限公司）
