由于煤化工項目需水量大，在實際運行中會(huì )產生大量的含鹽廢水，為了實現“綠水青山就是金山銀山”的環保理念，煤化工廢水處理的”零排放”成為了各煤化工企業亟待解決的難題。某煤化工廠含鹽廢水需進行綜合回收利用，對此項目進行含鹽廢水零排放的工藝選型設計。

1、設計依據

（1）取上游工段含鹽廢水，水量約18m3/h。

（2）濃度：20%-25%（重量百分比）。

（3）水質：估算水質成分及含量：Na+=92157.5mg/L;K+=663.5mg/L;Ca2+=0.9mg/L;Mg2+=0.02mg/L;Fe3+=5.6mg/L;Cl-=934265mg/L;SO42-=10380.7mg/L;HCO3-=0.86mg/L;F-=215mg/L。

（4）溫度：95℃

根據物料守恒定律，上述水質的主要成分為氯化鈉和硫酸鈉，故按這2種混鹽來做物料衡算和熱量衡算。經計算一效蒸發系統和二效蒸發系統均產生結晶鹽。因此，為保證設備能夠長期穩定并且安全的運行，同時為減少堵塞管路的風險，在蒸發結晶器的選擇上采用抗結疤能力強的強制循環蒸發器。

2、工藝路線

2.1 含鹽廢水雙效強制蒸發系統的流程

將選取的上游工段含鹽廢水試樣進行雙效強制蒸發，其工藝流程如下。

(1)物料由上料泵注入一效蒸發系統中，進行效內的循環濃縮，然后進入二效蒸發系統。

⑵濃縮液在二效蒸發系統內進行蒸發結晶，通過軸流泵實現效內循環，然后，由二效出料泵輸送到旋液分離器中。

(3)在旋液分離器中分離出的上部清液回流到二效蒸發系統中，下部增濃的晶漿進入到稠厚器中進一步的增濃。

(4)增濃后的晶漿進入到離心機中進行固液分離。

(5)離心出來的母液進入到母液罐中，經母液泵返回到二效蒸發系統中，與旋流器分離出的上清液共同調節系統內的固含量。

將得到的混鹽固體進行包裝，作為危廢處理。

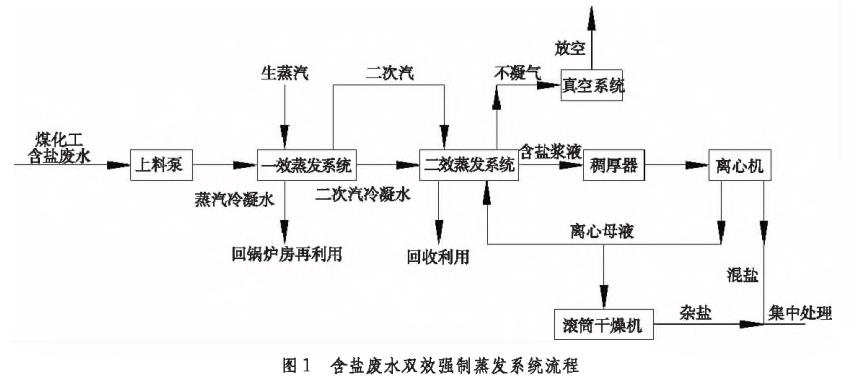

含鹽廢水雙效強制蒸發系統流程如圖1所示。

2.2 蒸汽及二次汽的流程

(1)一效分離室蒸出來的二次蒸汽作為二效加熱室的熱源使用，一效冷凝水的閃蒸汽也合并進入二效加熱室中。

(2)二效分離室蒸出來的二次汽進入間接冷凝器中，全部冷凝后進入二次汽冷凝水罐中，返回前工藝使用或作為系統內的沖洗水。

(3)不凝氣則由水環真空泵抽出排空。

2.3 冷凝水的流程

(1)生蒸汽冷凝水進入生蒸汽冷凝水罐中，由生蒸汽冷凝水泵打至鍋爐房再次利用。

(2)二效冷凝水冷凝后進入二次汽冷凝水罐中，間接冷凝器冷凝下來的冷凝水也進入二次汽冷凝水罐中，統一收集后一部分作為系統的沖洗水，另一部分可回收利用。

2.4 系統中母液的流程

(1)系統富集的母液定期排放到雜鹽原料罐中，由泵打至耙式干燥機中。

(2)母液經耙式干燥機干燥后成為雜鹽，再和系統內的混鹽一并作為危廢處理。

2.5 系統機封水的流程

系統中所有泵類機封水由機封水系統統一回收，經機封水板換熱后進入到機封水罐中，再由機封水泵送至各泵，機封水系統實現了內部循環。

3、工藝計算

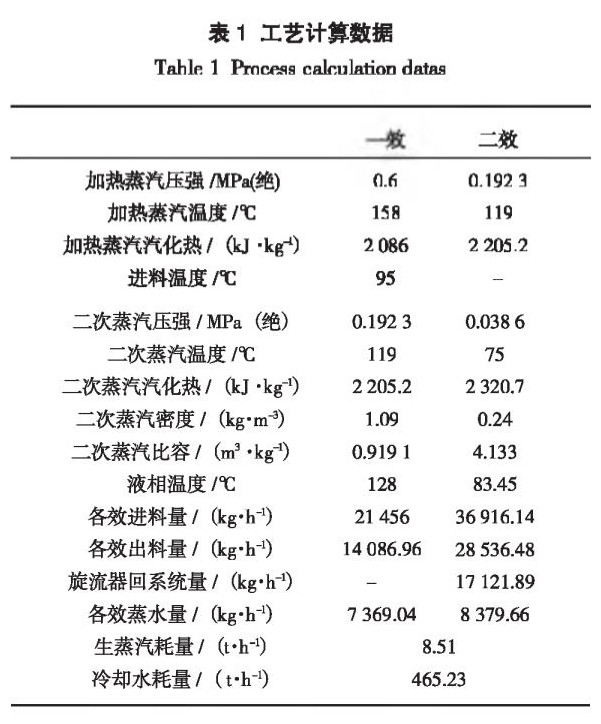

一效和二效蒸發系統工藝計算數據見表1。

4、設備選型

―效和二效蒸發系統設備選型見表2。

5、運行過程中和停車時的注意事項

（1）運行時，若一效系統向二效系統過料的管線出現了堵塞，應及時打開過料管線上的沖洗閥門進行沖洗。

（2）系統中含固管線上均設置了自動沖洗閥，沖洗水由二次汽冷凝水泵送至各用水點，現場巡檢時，應注意觀察含固管線是否堵塞。

（3）當系統蒸發強度下降時，應及時打開母液外排管線上的閥門，將雜鹽系統出料時富集的母液排出系統。

（4）根據現場運行情況，應及時觀察分離室視鏡和稠厚器視鏡。若系統起泡嚴重，應向系統內加入消泡劑。

（5）冬天巡檢時，應觀察各循環水和脫鹽水系統的防凍情況。

（6）檢修和停產期間，應及時補充脫鹽水，避免高濃度物料在管道內形成死區，導致形成結晶而阻塞管道和設備。

（7）對于間歇操作的設備，停車后應及時清洗，避免晶體堵塞管道。

6、結論

（1）煤化工含鹽廢水經過雙效強制蒸發結晶，以結晶鹽的形式析出廢水中的混鹽，混鹽集中作為危廢處理。

（2）母液返回系統中繼續蒸發結晶，系統富集的母液由耙式干燥機進行干燥，干燥后的結晶鹽同樣作為危廢處理。

（3）二次汽冷凝水回廠區前可再次利用。

（4）生蒸汽冷凝水可被鍋爐房再利用，實現了煤化工含鹽廢水的零排放。（來源：河北工大晟珂工程科技有限公司，中國電子系統工程第四建設有限公司）
