本期為大家介紹廣西規模最大污水處理廠――廣西綠城水務股份有限公司南寧市江南污水處理廠三期工程。關于該廠的介紹分為上下兩篇。有關改良型A/A/O生物池的設計參數與運行工況，生物瀝浸法污泥調理技術工作原理及中試運行成果等內容，敬請關注《水廠視界|廣西規模最大污水處理廠三期工程下篇》

一、項目概況

廣西綠城水務股份有限公司南寧市江南污水處理廠占地面積623畝，規劃設計污水處理總規模為96萬m3/日，項目計劃分四期建設，現已完成一、二、三期工程的建設，具備72萬m3/d的處理能力，是目前廣西規劃設計規模和已建規模最大的污水處理廠。該廠主要負責接納及處理相思湖流域、羅賴流域、西鄉塘流域、朝陽溪二坑溪流域、江南沙井流域、五象新區西片區等流域的污水。

三期工程肩負擴建及出水水質提標兩個任務，即新建三期工程構筑物，處理規模Q=24萬m3/d，總變化系數Kz=1.3，最大設計流量Qmax=13000m3/h，并將一期、二期工程出水水質由一級B標準提升到一級A標準，使得一、二、三期均達一級A出水標準。深度處理構筑物擴建規模為三期24萬m3/d +原一期提標工程規模24萬m3/d +原二期工程提標規模24萬m3/d =72萬m3d，同時新建配套的污泥系統。

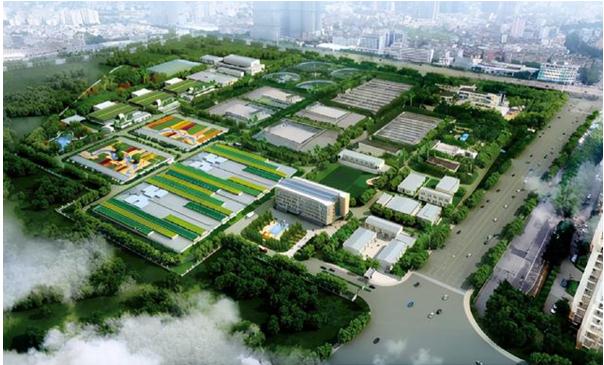

江南污水處理廠概念圖

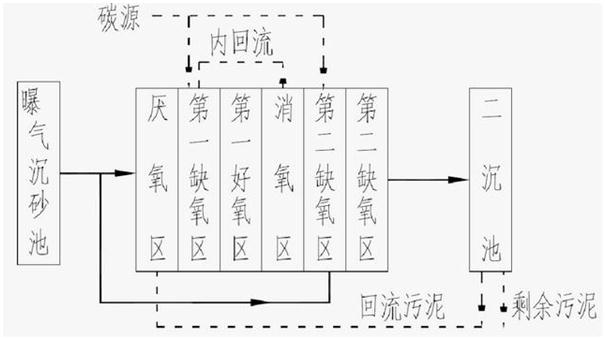

三期工程工藝流程圖

二、處理工藝及環境友好型污水廠的設計理念

江南污水處理廠一、二、三期均有北京市政工程設計研究總院有限公司設計，一期主要采用倒置A/A/O工藝，二期主要采用采用MSBR工藝，三期主要采用改良型A/A/O工藝。深度處理工藝主要采用深床濾池工藝，污泥系統調理單元主要采用以生物調理為主的生物瀝浸系統，脫水單元主要采用板框機脫水。

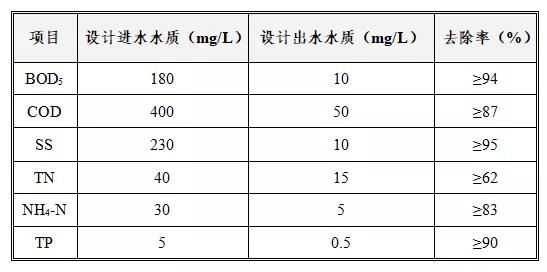

江南污水處理廠三期工程設計進出水水質表

江南污水廠周邊用地經過十多年的開發建設，由原來荒蕪的磚瓦廠取土坑變?yōu)槿缃耢n麗的住宅區，環境敏感性增強。污水處理行業發展至今，越來越強調與人和諧、與周邊環境和諧的環境友好型設計，因此三期工程的建設是否能夠做到環境友好，是否能夠滿足和融入周邊環境，甚至是否能夠為周邊居民提供開放的休閑娛樂(lè )和體育運動場所等都是三期工程考慮的重要因素。北京市政院在設計中充分考慮了污水廠的建筑布局、與周?chē)h(huán)境的協調、綠化覆蓋率及噪音等問題，將污水廠建成一個花園式的園林景觀，并最大限度的消除噪音、臭氣等帶來的環境污染。

三期工程對占地約1.8萬平方米的生物池加蓋綠化處理，加蓋減少了其運行噪音、臭氣對廠區的影響，同時也提供了更多的綠化空間，對2座平流沉淀池也進行了加蓋處理，其上部可利用空間約1.0萬平方米，并將部分池頂空間進行綠化，部分場地設置為體育運動場所，對外開放使用。上述空間的利用，均不影響污水廠的正常運行。

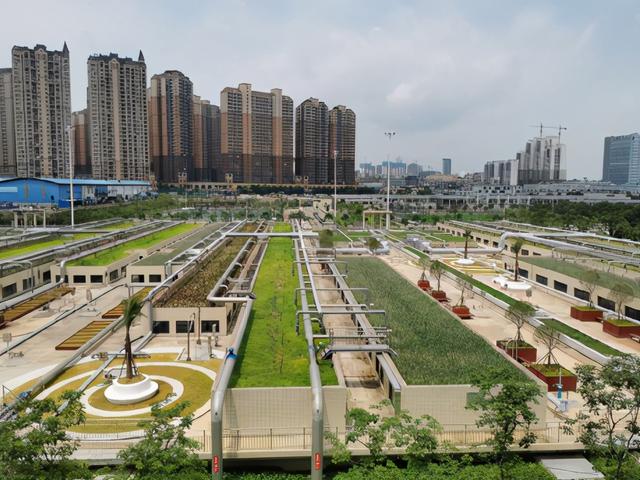

生化池綠化加蓋

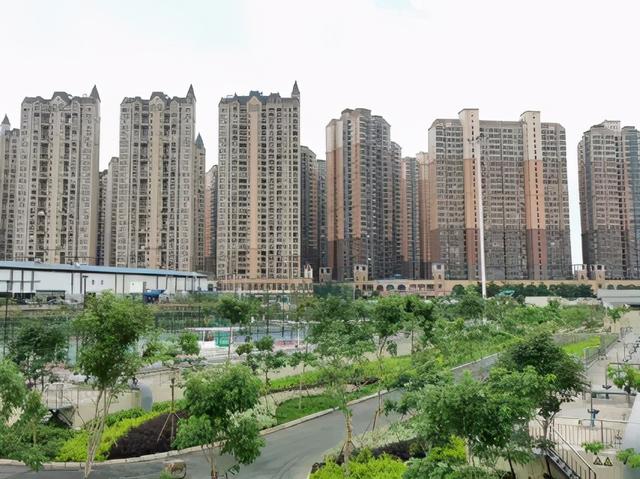

二沉池加蓋并作為體育場

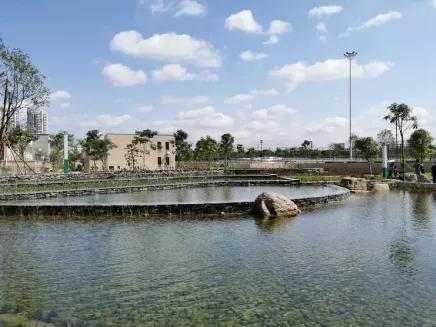

出水景觀（俗稱：出水小品）

三、先進工藝

1、改良型A/A/O

改良型A/A/O生物池作為生化處理的主要構筑物，是污水處理廠的核心部分。每座生物池內按水流方向依次設置預缺氧區、厭氧區、第一缺氧區、第一好氧區、第二缺氧區、第二好氧區及脫氣段，各功能區之間設置隔墻，以保持各區內相對穩定的生化反應環境及穩定的水力推流狀態，同時可避免進水及回流污泥發生短流現象。在兩座A/A/O生物池之間設置回流污泥渠道，將回流污泥分別均勻引至每座生物池預厭氧區前端，使回流污泥與進水充分混合，以保持A/A/O生物池內的污泥濃度。在回流污泥渠道出口處設有手動閘門，可保證進入每座生物池的回流污泥量相同。改良型A/A/O生物池的設計參數與運行工況，敬請關注下篇文章《水廠視界|廣西規模最大污水處理廠三期工程下篇》

2、深床濾池

三期工程由于包含對一期、二期工程出水的提標，其深度處理工藝主要采用了深床濾池處理工藝，總處理規模達72萬m/d，為廣西最大。在實際生產運行中，介于改良A/A/O優秀的脫氮除磷能力，深床濾池目前僅作為去除SS的深度處理構筑物（深床濾池池的設計參數與運行工況，敬請關注下篇文章《水廠視界|廣西規模最大污水處理廠三期工程下篇》。

3、離子+生物土壤除臭技術

三期工程主要采用離子+生物土壤除臭法作為除臭手段。雙離子除臭法主要是利用高壓靜電裝置（離子發射電極）使雙離子管產生正、負離子，在常溫常壓下將臭氣分解成CO2、H2O或是部分氧化的化合物的方法。它能有效地清除空氣中的細菌、可吸入顆粒物、硫化合物等有害物質。雙離子除臭法的核心裝置及其工作原理，敬請關注下篇文章《水廠視界|廣西規模最大污水處理廠三期工程下篇》

4、生物瀝浸污泥調理技術

江南污水處理廠生物瀝浸法污泥深度脫水技術，是國內外首次成功實現工程化應用的新型微生物污泥處理技術。該工藝為全國最大，剩余污泥經生物瀝浸、板框壓濾深度脫水后含水率均可穩定在60%以下，泥餅呈土黃色，臭味大幅降低，有機質含量基本不變。同時，生物瀝浸深度脫水污泥的有機質及熱值得到完好保留，由于不添加石灰，對后續好氧發酵土地利用及水泥窯協同焚燒的處理處置方式均無影響。

生物瀝浸法污泥調理技術工作原理及中試運行成果，敬請關注下篇文章《水廠視界|廣西規模最大污水處理廠三期工程下篇》

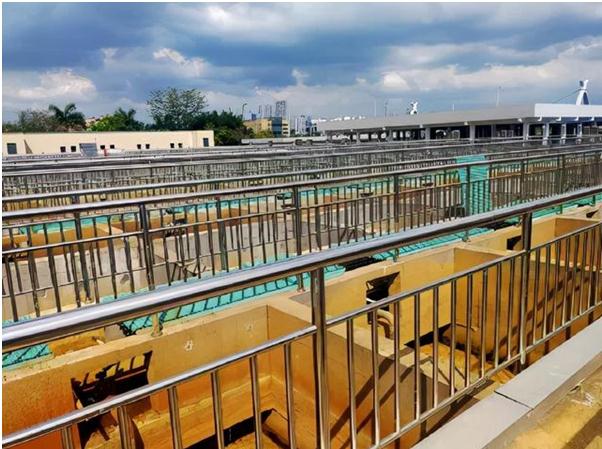

生物瀝浸調質池

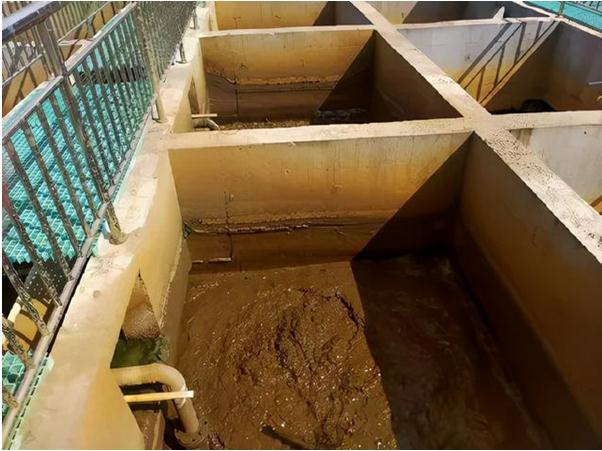

污泥調質前

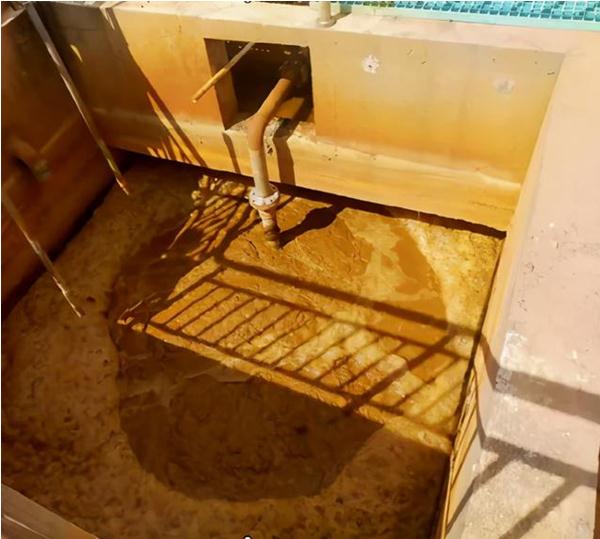

污泥調質后
