在“2020（第五屆）供水高峰論壇”上，昆山漢元經水計量信息技術有限公司董事長陳鐵軍作了多措并舉助力漏損控制的主題分享。

 陳鐵軍

 關于漢元經水

 漢元經水成立于2012年12月，注冊資本1600萬元，是昆山市自來水集團有限公司控股的混合所有制企業。

 漢元經水為世界知名水計量器具制造商以色列阿拉德達麗亞集團公司的中國授權制造商。公司通過引進以色列先進的供水管理計量產品制造技術，采購以色列阿拉德公司原裝進口機芯和中國定點配套工廠零部件，生產ARAD國際品牌和漢元經水自有品牌的全系列水表及相關智慧水務產品。

 漢元經水奉行“尖端、精密、高效、智能”的理念，致力于在精密計量器具、傳感器設計、互聯網信息平臺等領域的研發和生產，為水務企業提供世界一流的計量和信息化產品服務。

 水表計量技術

 漢元經水生產的水表主要包括小口徑水表和大口徑水表。小口徑水表主要是多流束、單流束水表。后來，漢元經水又生產出了超聲波戶用水表，主要在以色列和美國兩個國家應用。

 在大口徑水表方面，漢元經水在國內已完成了量產化，目前用戶所使用的水平螺翼、垂直螺翼、組合表都已在開發區應用。

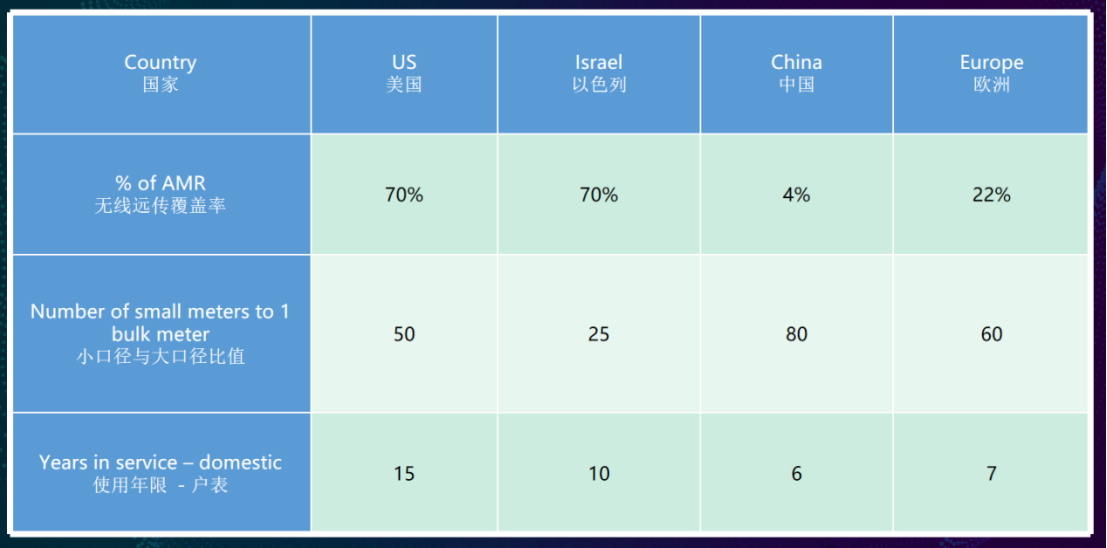

 下圖是有關水表的全球市場，可以看到在無線遠傳覆蓋率方面，和其他國家相比，中國市場占有率比較低，僅4%左右。但中國的市場前景和其他國家相比要更廣闊，未來，中國會(huì )逐步走向一個廣闊的市場。

 項目應用展示

 昆山經濟技術開發區是國家級開發區，總面積921.3平方公里，已有歐美、日韓、港澳臺等41個國家和地區的3000多家企業落戶區內，形成以電子信息、精密機械、民生用品等三大主導產業。

 2000年，漢元經水在接手該項目時，開發區供水管網漏損率高達50%。為了減低漏損，漢元經水從管理抓起，合理規劃管網及計量管理方案，通過十幾年管網升級改造（采用鑄鐵管、不銹鋼管、鋼管替換老舊管線）、推行DMA分區計量管控、建立消防栓智慧監控系統、布放智慧樓宇查詢機等改造和宣傳手段，提升管網完整性、增強用戶節水意識，2014年漏損率降至5%左右，但產銷差率一直維持在6.7%。

 自2014年開始，漢元經水對開發區計量表具及系統進行升級，采用漢元經水生產的系列遠傳及超聲波水表替換原有的機械水表，并共同探索抄表、遠程監控系統等配套軟件，進一步降低產銷差率。

 替換居民戶表

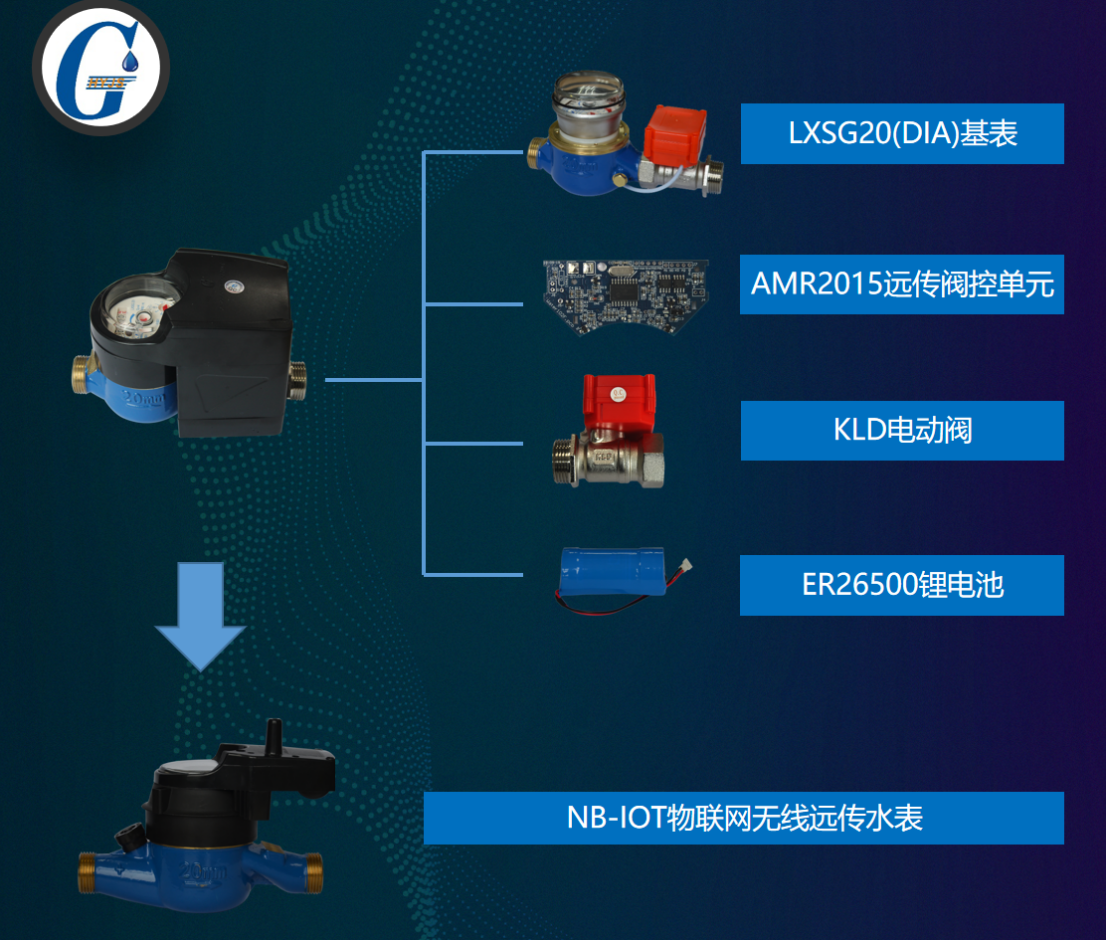

 在昆山經濟技術開發區，漢元經水采用小口徑多流束旋翼干式水表系列，替換原有的機械水表，透過其穩定可靠的遠傳/閥控系統，實現了遠程抄表、遠程關閥、繳費自動開閥的智慧化管理，進而大幅提高水司抄表效率，抄表率達到97.94%，供水管理信息化、自動化水平，降低人力成本投入，抄表維護班組成員由17人減至9人，年節約抄表支出150萬元以上。

 遠程抄表系統僅需1人即可完成抄表工作，且數據具有實時性，可分析性，可定量、定性分析各類用戶用水特點，從而確定最佳計量方案，選用最優計量器具。

隨著NB-IOT物聯網遠傳抄表系統的應用，擺脫布線施工帶來的高維護量，將進一步助力供水企業節約成本。

 區域劃分，精準分析

 昆山開發區供水范圍廣，在計量設計方案時推行了DMA分區計量，將區內劃分2大區，14個小區域，在各區內安裝遠傳超聲波計量水表，通過計量對比，逐步分析各區內可能存在的問題，及時發現管網泄漏、計量損耗等問題，為后續管網維修、計量升級改造等提供方向和依據。

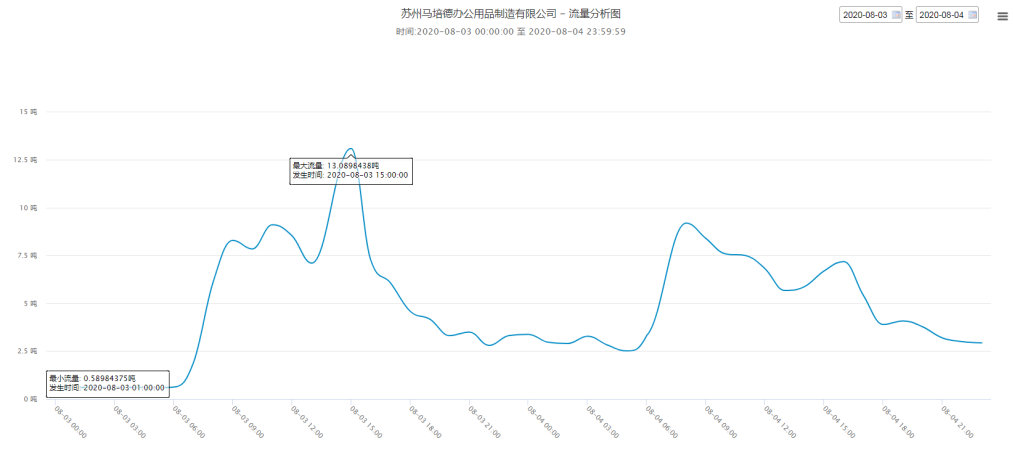

 昆山開發區現有工業用戶3000余戶，年用水量1889萬噸，占比57.9%，是計量監控重點。通過機械水表遠傳系統分析發現，有1846戶企業用水量波動值較高，影響計量的準確性，其中237家用戶R值在50-400間，遂采用漢元經水遠傳超聲波水表替換遠傳機械水表，精確計量了用戶用水，經測算年挽回計量水損約21.5萬噸。

 漢元經水遠傳超聲波水表具有超高靈敏度，始動流量低至25升，全系列量程比R500；采樣頻率100次/秒，計量準確，重復性、穩定性極佳；安裝方便，無直管段要求，限制條件少，可水下工作；超低功耗，電池預期工作壽命15年；無任何傳動部件，反向計量同樣精確等特點。

 通過優化計量方案，產銷差進一步降低，可路面上還有幾百個消防栓。這些消防栓如果處于不計量的狀態，每年的損耗非常大，主要包括市政園林綠化灌溉用水；大型貨車司機偷水；未開發區域農業灌溉偷水；市政養護、工程施工、沖洗用水等消防栓取水甚至偷水現象。

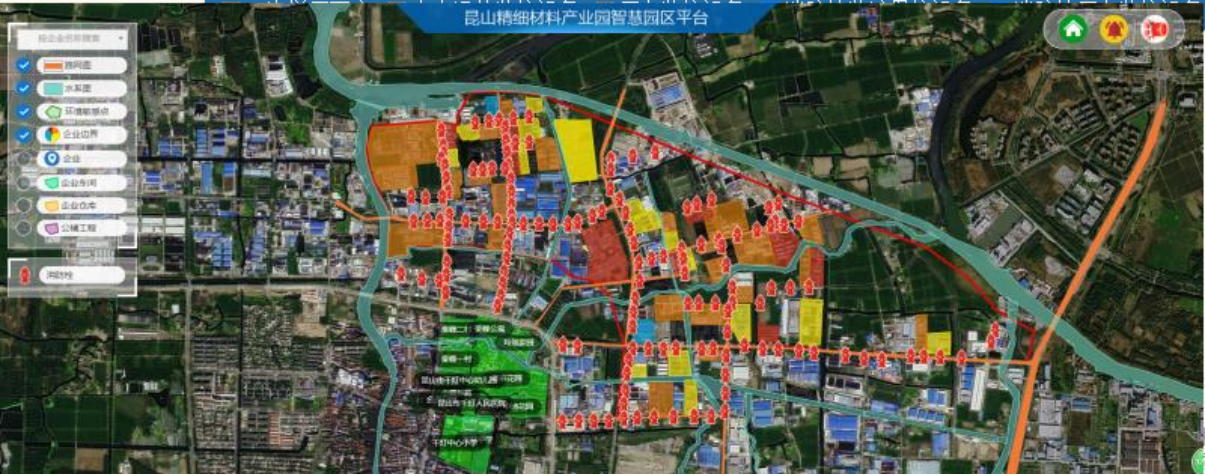

 根據開發區實際情況，漢元經水結合自身產品及軟件開發能力，采用機械水表加ER遠傳抄表設備，定制化開發了一套智能消防栓監控系統，監控846只消防栓。系統具備高精度GPS定位地圖，異常用水自動報警，報警后迅速引導工作人員到達現場；監控遠傳設備自身工作狀態；適應井下惡劣條件；符合國家法定計量標準。通過幾年的應用，發現各類私啟消防栓事件347起，累計挽回50.9萬噸水損。目前系統將再次進行升級，用于監控管網水壓，輔助進行管網泄漏的排查。

 未使用遠傳抄表系統前，昆山地區單表人工抄表成本在22.2元/年，開發區年投入抄表費用在160萬元，改用遠傳水表后，此項費用降至10萬元/年。漢元經水小口徑戶表使用壽命在12年，安裝后第6年周檢，僅需投入95元左右更換易損零件后，即可再次投入使用，有效降低了水司的周檢投入。且12年后，可高于市場回收價進行廢表回收，實現了全過程服務。

智慧水務查詢機

 服務是供水企業的永恒主題，如何采用智慧化手段提升供水企業的形象，漢元經水在昆山開發區也作了相關實踐。本著便民、高效、互動、多樣的理念，漢元經水開發了面向小區用戶的“智慧水務查詢機”。“智慧水務查詢機”具有小區移動營業所功能，能查詢水歷史信息、公開水質信息、滾動播出欠費信息、實現在線繳費，使得供水信息瞬間覆蓋千家萬戶。同時，智慧水務查詢機還成為了公益宣傳的新平臺。

 計量未來發展趨勢

 小口徑水表最初使用的是線控遠傳機械水表，這種水表施工量大，后期維護人工量大，多數故障來源于前期線路施工的不規范。目前，NBIOT遠傳機械水表得到了較大應用，這種水表施工量降低顯著，后期維護簡單，多數故障來源于NBIOT信號的穩定性。未來，NBIOT遠傳超聲水表或將在國內市場上被大范圍推廣使用。在這種超聲水表中，NBIOT單元與水表計量單元集合，施工量進一步降低，后期維護簡單，多數故障來源于NBIOT信號的穩定性。不久后，昆山自來水集團也將探索使用超聲波水表。

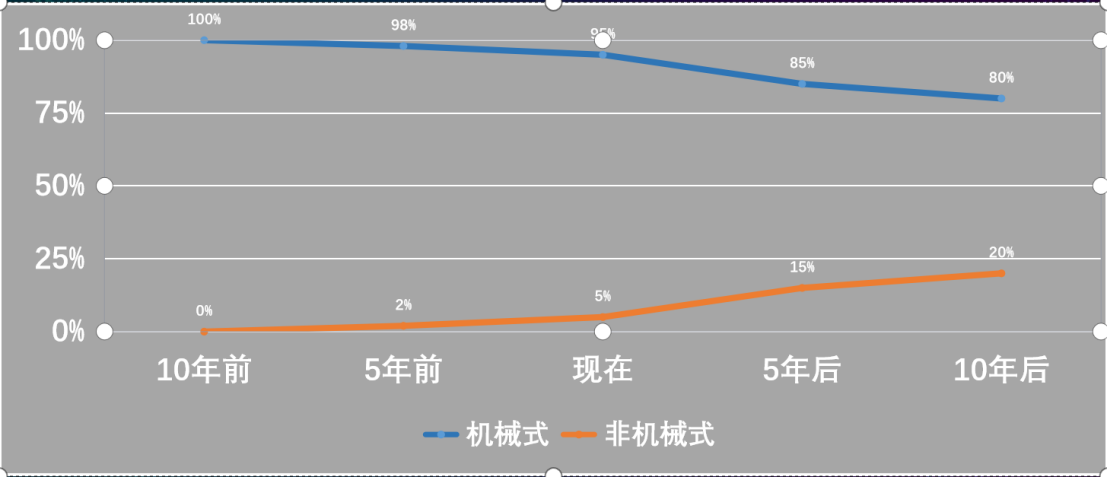

 通過研究發現，在10年前，小口徑水表使用的大多是機械式水表，非機械式使用較少。從5年前開始，國內市場開始逐漸采用非機械式水表。目前，非機械式水表在國內大約占有5%左右市場份額，根據預測，在未來5-10年，非機械水表的使用將達到20%。
