全康環保:污水處理的主要建設形式為地上式，占地面積較大，土地資源浪費嚴重，不可避免地會(huì )對周?chē)h(huán)境和居民生活產生一些不良影響。隨著城市化進程的快速發展和城區外擴，原規劃在城市邊緣的污水處理廠逐漸被城市包圍。因此，亟需一種環境友好、土地資源節省的污水處理廠建設形式以解決目前的困境。

地下式污水處理廠發展相對較晚，近年來，隨著相關技術的發展，在一些環境要求較高、用地緊張的大城市，已逐步開始建設地下式污水處理廠。地下污水處理廠由于處于地下全封閉狀態，對周?chē)h(huán)境的影響較小、協調性強、可節約土地資源、防止周邊土地貶值，特別適合在土地資源高度緊張、環境要求高的地區建設。

本期盤點我國現有的部分地埋式污水處理廠，帶大家了解國內的地埋式污水處理廠。

水廠介紹

一、廣州市最大地下污水處理廠――石井凈水廠

石井凈水廠是廣州市占地面積最大的全地埋式污水處理廠，占地面積14.68公頃，處理源于白云二線、環城高速至白云區界以北區域的污水，日處理量高達30萬噸/天。

一期污水處理主體工藝采用改良A2/O+高效沉淀池工藝，二期采用改良A2/O+V型濾池工藝，出水水質達到國標一級A排放標準，出水水質均優于地表Ⅴ類水。

石井凈水廠始終堅持現代化生態型水廠管理理念，對標行業先進標準，借鑒行業先進經驗，加強內部管理提升、技術改造，水廠管理日趨精細規范。

二、張家港金港污水處理廠

張家港金港污水處理廠是江蘇省首座全地下式污水處理廠，占地面積36畝，2010年9月動工，2012年年底投運。設計總規模5萬m³/d，一期規模2.5萬 m³/d，實際運行規模1.4~1.5萬m³/d，服務面積130萬km²，服務人口20多萬。2016年共處理污水5.6萬m³，COD削減量為862t，氨氮削減量為168t，總磷削減量為21t。

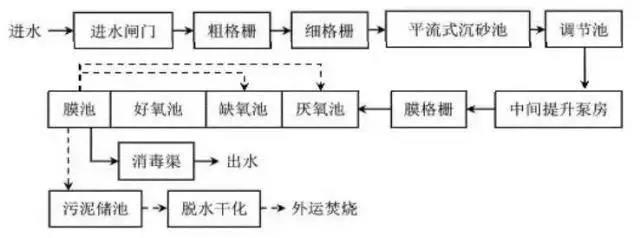

主體工藝采用AAO+MBR工藝，出水水質執行一級A排放標準。污泥采用離心濃縮脫水，干化后外運焚燒。

該污水廠地上部分布局合理，景觀優美，作為科普教育既定，定期向市民開放，展示現代化的污水處理工藝流程，宣傳建設生態文明城市的理念。

三、合肥塘西河再生水廠

合肥市塘西河再生水廠服務面積788公頃，服務人口約15萬，設計規模3.5萬m³/d（一期0.5萬m³/d，二期3萬m³/d），二期于2012年投運，是塘西河“五管齊下”綜合治理工程的重要組成部分。

塘西河廠70%服務區域為新建的雨污分流制管網，進水COD濃度約250~350 mg/L，TN約20~30 mg/L，TP約4.5~5 mg/L。水廠主體工藝采用倒置式AAO+MBR工藝，出水指標同時滿足GB18918-2002一級A排放標準和GB/T18921-2002娛樂(lè )性景觀用水標準。污泥離心濃縮脫水后外運集中處理處置。

該廠采用半地下式建設方式，所有處理構筑物合成一體埋于地下，其上設檢修空間并以綠化覆蓋。

四、昆明市第十水質凈化廠

昆明市第十水質凈化廠位于昆明市官渡區東二環以東、石虎關立交東北，占地3.93公頃，2013年7月通水投運，全地下式布置形式。

污水處理采用AAO+MBR工藝，污泥處理采用儲泥池+離心脫水+外運。

十廠設計規模15萬m³/d，最大流量19萬m³/d，再生水處理規模4.5萬m³/d，服務面積20.34平方公里，服務人口43萬人。十廠出水執行國家一級A排放標準，尾水排至海明河。

五、昆明市第十一水質凈化廠

昆明市第十一水質凈化廠位于昆明市官渡區虹橋立交東南側，歸十路南側、一號路西側，占地4.07公頃，采用全地下布置形式。

污水廠設計規模6萬m³/d（校核規模8萬m³/d，雨季處理能力12萬m³/d），現狀實際運行3~4萬m³/d，另配套建設近期0.5萬m³/d，遠期3萬m³/d的再生水處理設施。該廠于2013年1月動工，2015年5月建成，2015年10月通水，2016年8月正式投運，服務面積19.3km²，服務人口16萬人。

工藝采用倒置AAO生物反應池+高效沉淀池+V型濾池，沒有選用MBR工藝。該廠初沉池一般停運，在雨季作為調蓄池，可減少暴雨徑流對污水廠生化系統的沖擊，保證運營安全，生化處理后的二沉池較長，水力停留時間3.3 h，出水控制在10 mg/L以下。深度處理采用斜板沉淀+V型濾池+紫外消毒，出水標準達到一級A排放標準排入東白沙河，再生水采用次氯酸鈉消毒回用，污泥采用離心脫水至80%后外運。

六、昆明經開區普照水質凈化廠

普照廠位于昆明經濟技術開發區普照村昆石高速、寶象河和小普路之間地塊，占地面積約6.6公頃，服務面積63.3km2，服務人口15.35萬人。

普照廠采用MSBR工藝，預處理后的污水進入MSBR生物反應池生化處理。采用全地下式布置形式，污水廠土建工程設計規模按遠期10萬m³/d一次建成，設備按一期5萬m³/d配置，實際運行水量為4萬m³/d，再生水處理一期規模4萬m³/d，遠期規模8萬m³/d。工程自2013年8月開工建設，2014年12月完成主體工程建設并順利通水調試，2015年10月正式通水，2015年12月投運。

七、南三環水務

中原環保股份有限公司南三環水務分公司（簡稱“南三環水務”）位于河南省鄭州市，服務范圍為南三環以南、南水北調總干渠以北、京廣鐵路以西區域，服務面積16平方公里，占地面積78畝?？傇O計污水處理規模10萬m3/日，采用前置缺氧段AAO脫氮除磷工藝，深度處理采用高效沉淀池+V型濾池+次氯酸鈉消毒工藝，出水水質執行河南省《賈魯河流域水污染物排放標準》。該項目被列入國家水污染防治“十二五”規劃，2011年和2012年連續兩年被列為省級重點工程，2014年8月建成試運行，工程投資概算為50750.08萬元。

南三環水務采用半地下式建設，是河南省首家半地下式城市污水處理廠。將生產區主要構筑物合建成一個集約化水池，在其上部建造一個高約4.25m的大型鋼筋混凝土箱體，箱體長247.5m，寬127m。箱體的底板即為水池的頂板，形成一個二層的半地下式空間結構，上層為巡視操作層，下層為水池結構，箱體頂板覆土1.5m以種植綠化植物。在箱體頂部建有“中水主題公園”，公園所用景觀用水為處理消毒過再經進一步強化脫色除濁后的中水。

南三環水務獨特的建設方式，不僅有效節約用地，而且實現了市政污水處理廠建設與城市綠化景觀的和諧統一，是一家與自然環境和諧共處的現代化、花園式、半地下、集約化污水處理企業。南三環水務在七里河上游興建，對加快鄭州市城市基礎設施建設，解決南三環以南區域污水排放問題，改善鄭州市區南部地下水及地表水環境，提高居民生活質量，確?；春恿饔蛭廴局卫砟繕藢?shí)現具有重要的現實意義。

八、河濱再生水廠

河濱再生水廠位于河濱公園靠南明河處?？捎玫貕K面積18497m2(27.75畝)。

河濱再生水廠現狀為公園，規劃不允許地上有跟公園無關的建筑。由于地形高差較大，為了有效利用地形，減少土方量和邊坡支護費用，再生水廠設置為地下四層，西北角地形高差大（17m）的地方設置成局部四層，其余較平坦的地方地下2層。再生水廠操作層頂部1056 m，高于200年一遇洪水位1055.716m。

九、貴鋼再生水廠

貴鋼再生水廠位于貴陽市花冠路貴鋼BRT樞紐站位置，可用地塊面積15236 m2（22.85畝）。

貴鋼再生水廠上部為BRT交通樞紐，污水廠設計時上部BRT交通樞紐設計已經完成，因此污水廠地下空間的柱網必須與上部建筑完全保持一致，地下空間利用率相比其他三廠略低。

再生水廠操作層頂標高1065m，高于200年一遇洪水位1052.19m。

十、貴棉再生水廠

貴棉再生水廠廠址位于浙江商城內，可用地塊面積9240m2（13.86畝）。

貴棉再生水廠上部為商場，可用地是四個廠中最小的，僅13.86畝，地下沒有足夠的空間，辦公、化驗等設置在商場內特定區域，在商場未建成之前，設臨時綜合樓滿足生產管理的需要。

設計中與上部商場設計單位密切配合，地下空間的墻柱均需承受上部建筑的荷載，因此投資高于同規模的太慈再生水廠。

再生水廠操作層頂標高1061m，高于200年一遇洪水位1055.716m。

十一、太慈再生水廠

太慈再生水廠位于小車河和南明河交匯處地塊，現狀為廢棄的監獄?？捎玫貕K面積11141m2（16.7畝）。

太慈再生水廠可用地非常小， 在地下空間內沒有可用做辦公的場所，必須將綜合樓設置在地面上，由于規劃用地為綠地，在綜合樓外覆綠以滿足規劃用地性質的要求。

再生水廠操作層頂標高1064.4m，高于200年一遇洪水位1061.365m。
